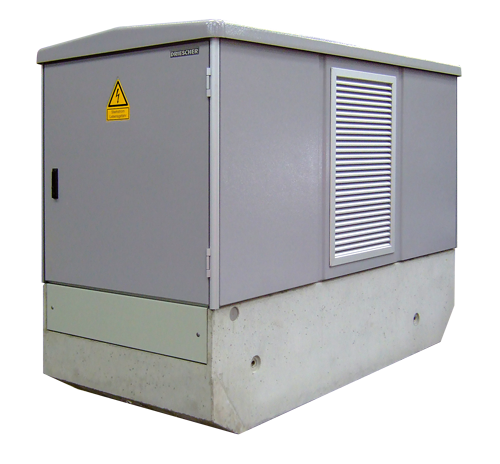

Kunststoff-Kompaktstation KSP1430

Bemessungsspannung 12 - 24 kV

Technische Daten und Ausstattung
Abmessungen (Stationsaußenmaße in mm): 3060 x 1510 x 2300
Gesamtgewicht (ohne Trafo) mit Beton-Fundament:	2,3 t
Störlichtbogenqualifikation:	IAC AB 20 kA 1s
Standardausstattungen: MSP-NSP-Türanschlag nach Vorgabe 1 Lüftungstür links oder rechts Kurze Verschlussplatte Baustromdurchführung NSP-seitig rechts
optionale Ausstattungen: Starkstromwarnschild auf der NSP-Tür Spiegel unterhalb des Warnschildes für Stationsschilder Doppelzylinderschließung Staubschutzgitter Ringmuttern zur Transformatorbefestigung Sonderfarbe

Größtmögliche Mittelspannungs-Ausführungen

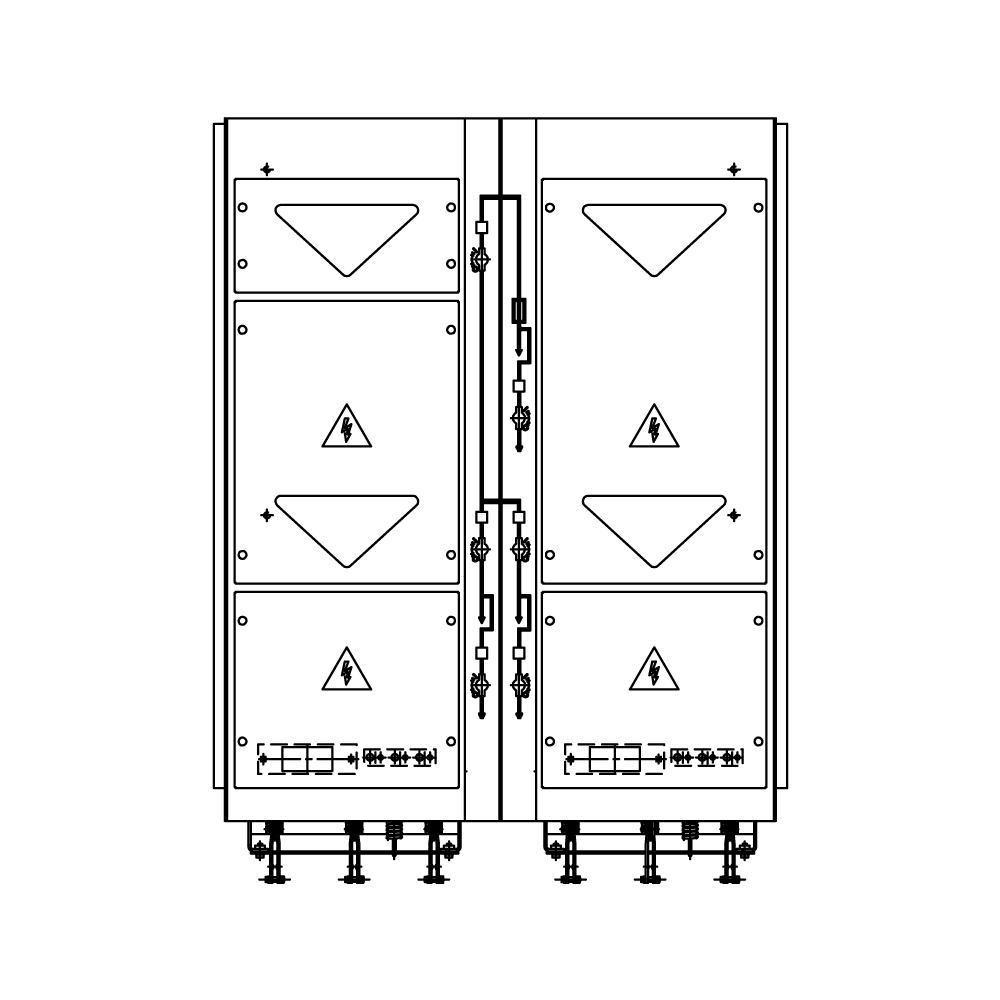

I LDTM-B, 12 kV KKT	Zeichnung ansehen

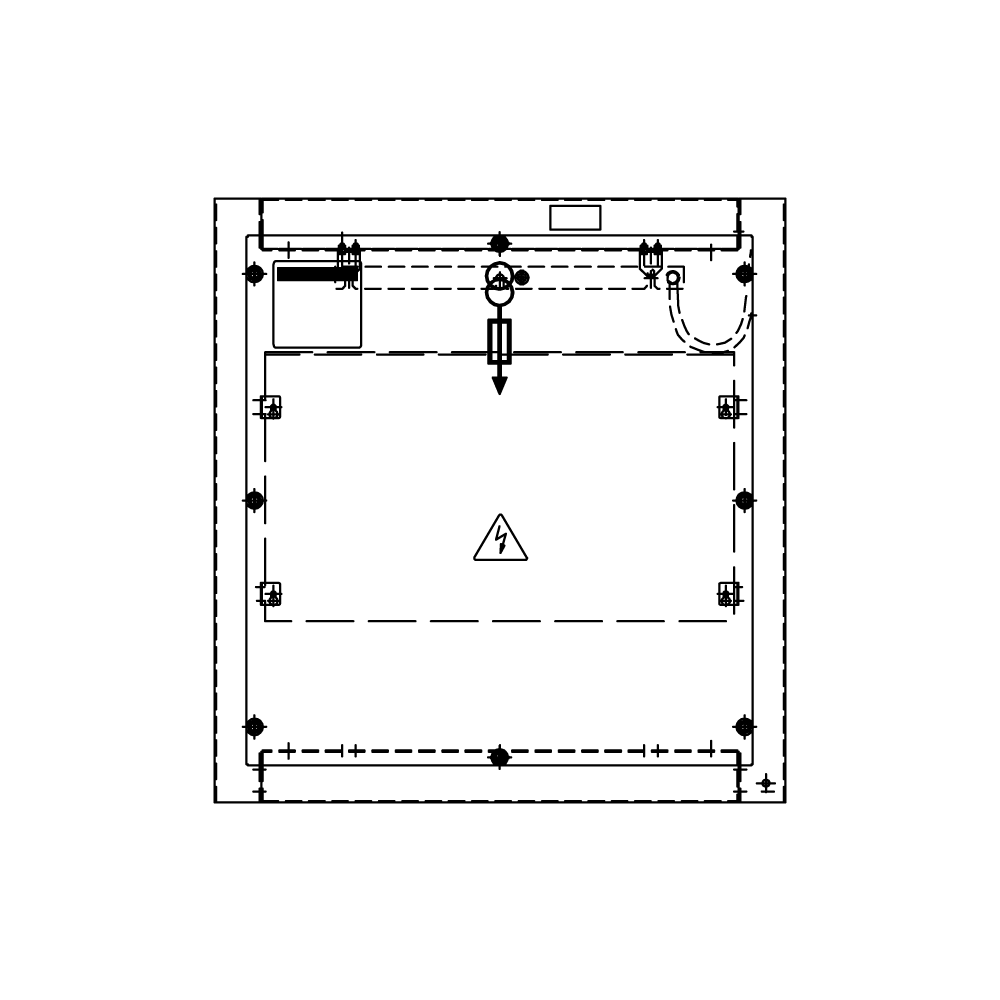

II SF6- oder luftisoliertes Sicherungsfeld, 12-24 kV	Zeichnung ansehen

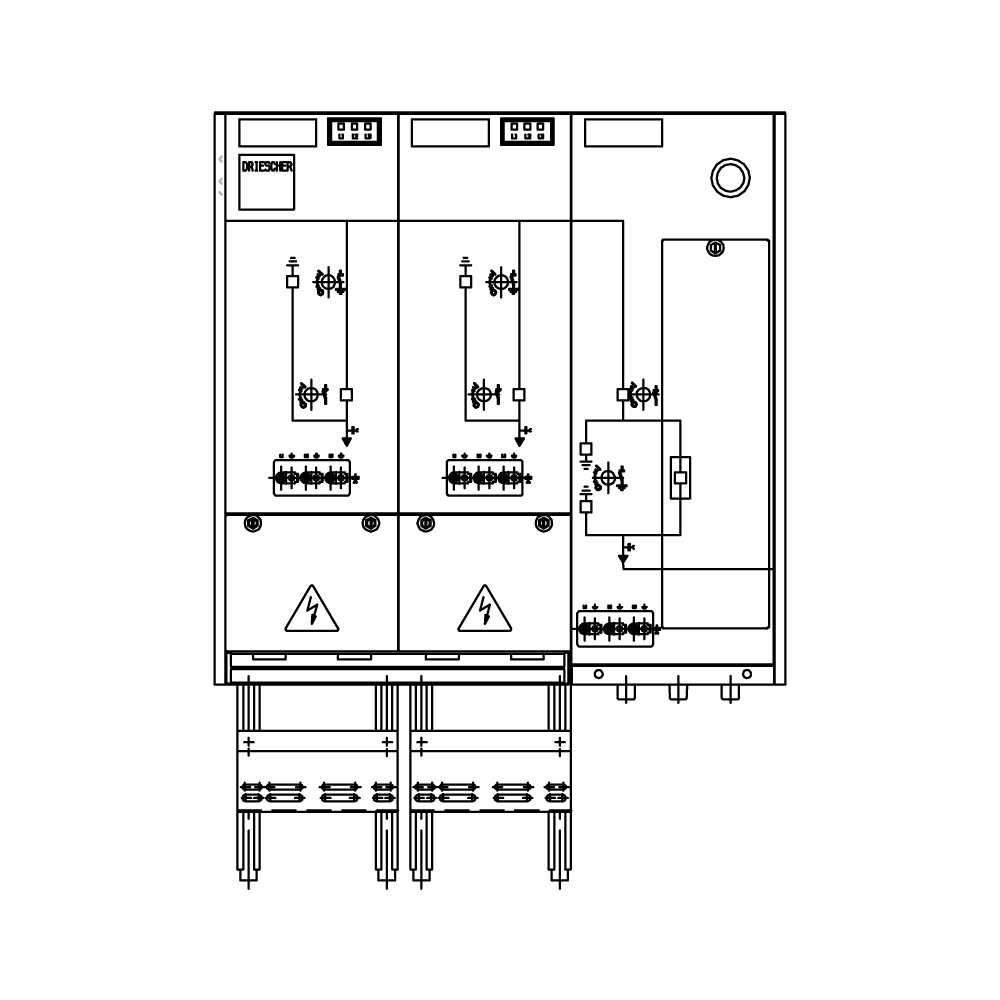

III MINEX / G·I·S·E·L·A, 12-24 kV KKT	Zeichnung ansehen

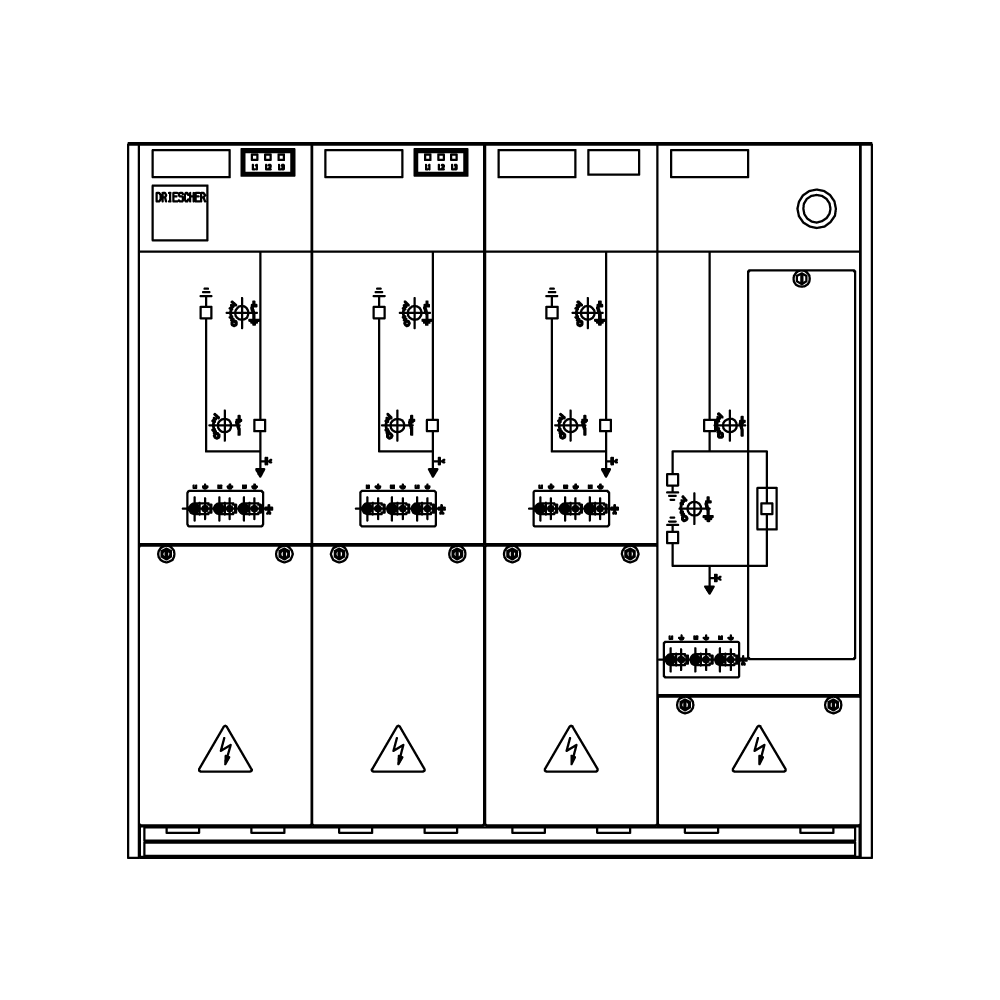

V MINEX / G·I·S·E·L·A, 12-24 kV KKKT	Zeichnung ansehen

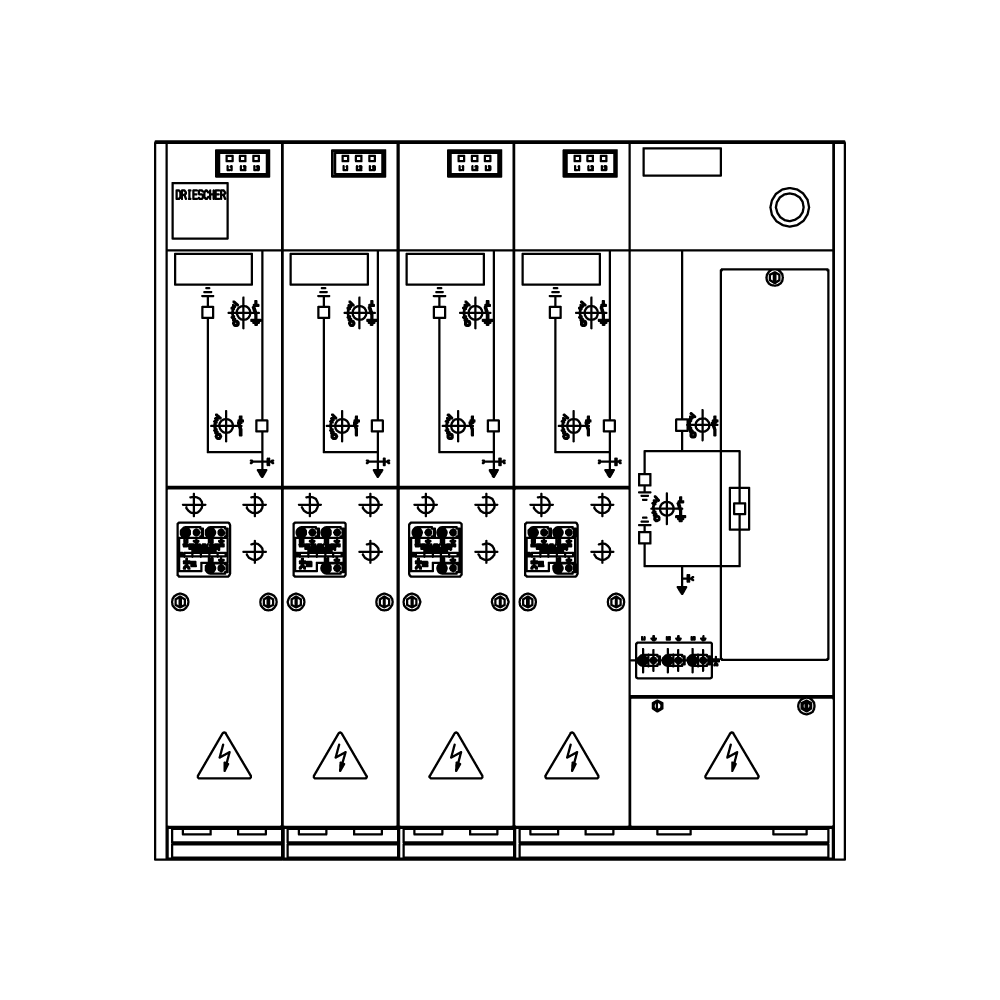

VII MINEX-C, 12-24 kV KKKKT	Zeichnung ansehen

Größtmögliche Niederspannungs-Ausführungen

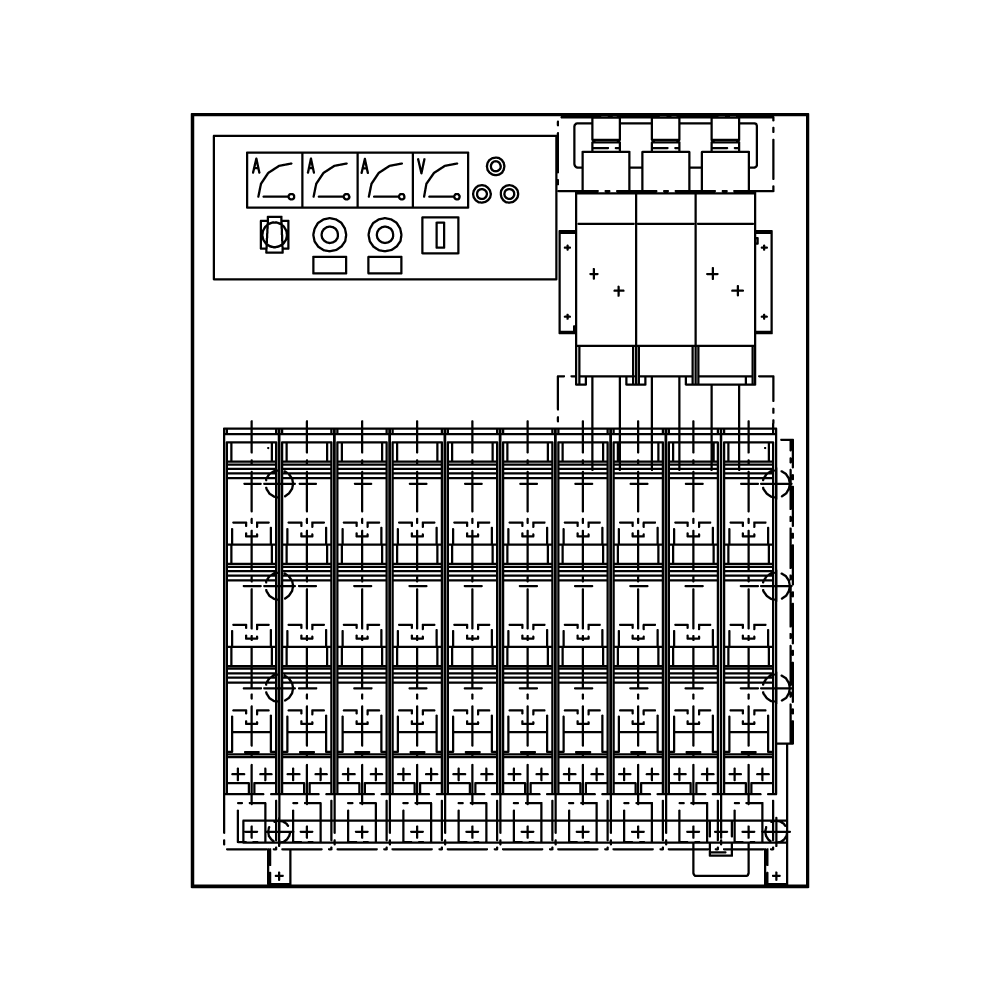

IV 1250 A Sicherungs-Lasttrennschalter und 13 Abgangsplätze	Zeichnung ansehen

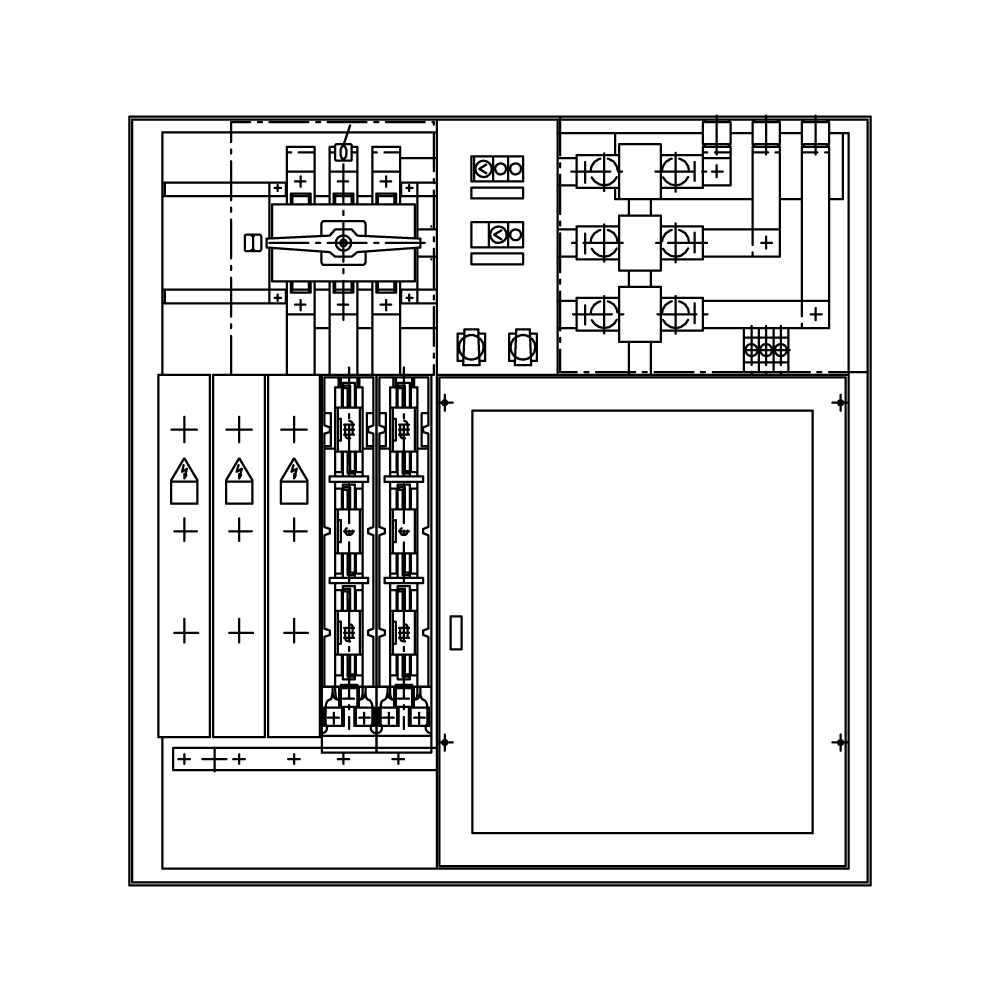

VI 1000 A Lasttrennschalter und 5 Abgangsplätze mit Zählerschrank Gr. 3	Zeichnung ansehen
