MINEX-F ABS: Das schlanke Baukastensystem.
Unbegrenzt kombinierbar.

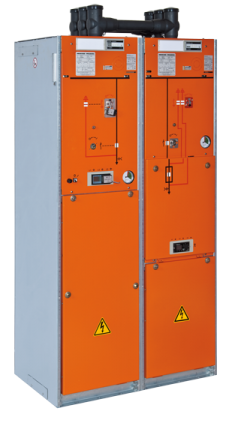

SF6-isolierte Mittelspannungs-Schaltanlagen in Einzelfeldbauweise, Bemessungsspannung 12-36 kV

  • Einzelfeld-Bauweise
  • Hohe Kurzschlussfestigkeit
  • Höchstmaß an aktiver und passiver Sicherheit durch
  • Verbindung der Schaltfelder über feststoffisolierte Kuppelteile
  • Anlagenerweiterung vor Ort möglich
  • Baukastensystem gewährt unbegrenzte Kombinationsmöglichkeiten
  • Bemessungsstrom 630 A

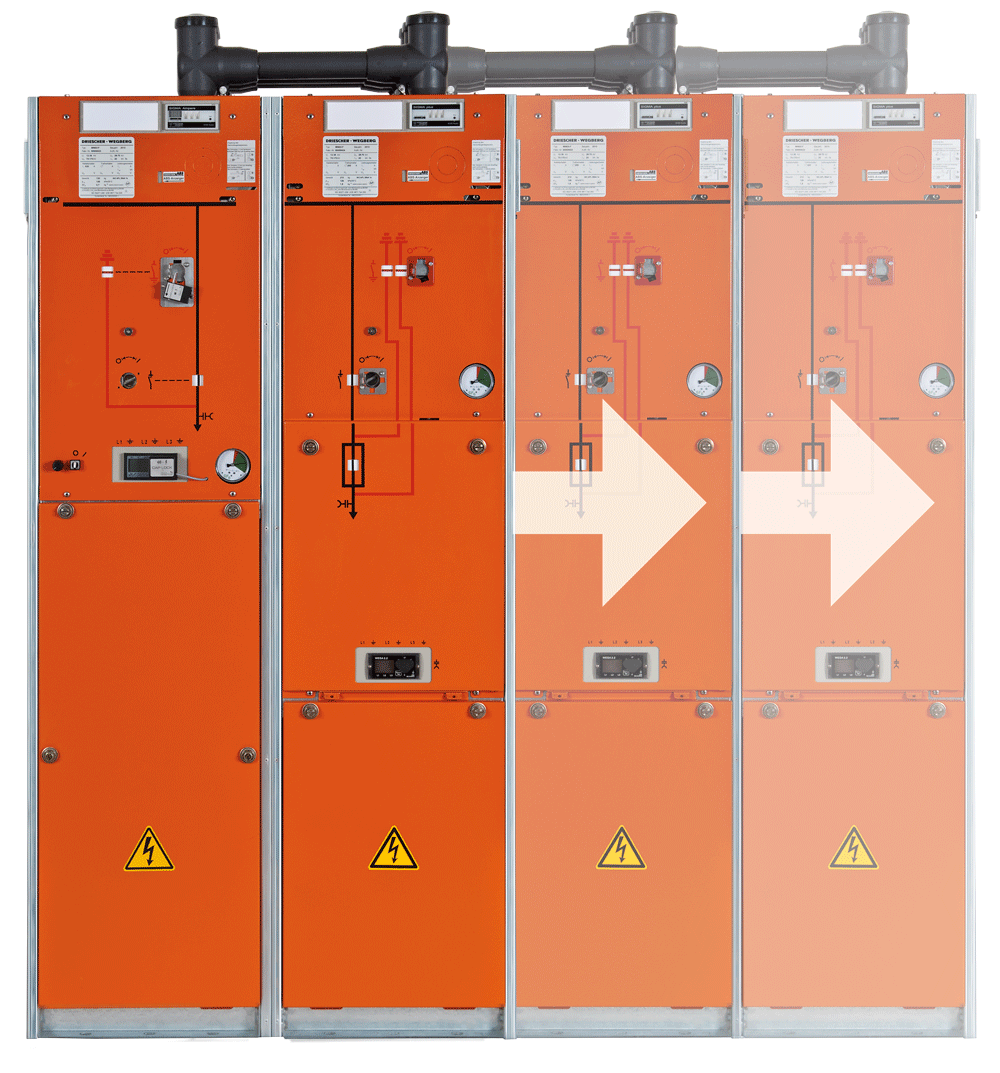

Feld für Feld modular.
Das Kupplungssystem macht es möglich.

Die Konen für den Kabelanschluss oder die Anlagenerweiterung bestehen aus hochfestem, cycloaliphatischem Epoxidharz. Parallel zum hochspannungsführenden Teil der Durchführung ist im Epoxidharz eine Elektrode für die kapazitive Auskopplung eingebettet. Durch den Einsatz hochwertiger Epoxidharze und modernster Gusstechnik ist eine größtmögliche Sicherheit bezüglich der Isolationsfestigkeit des Dielektrikums und des Berührungsschutzes gegeben.
