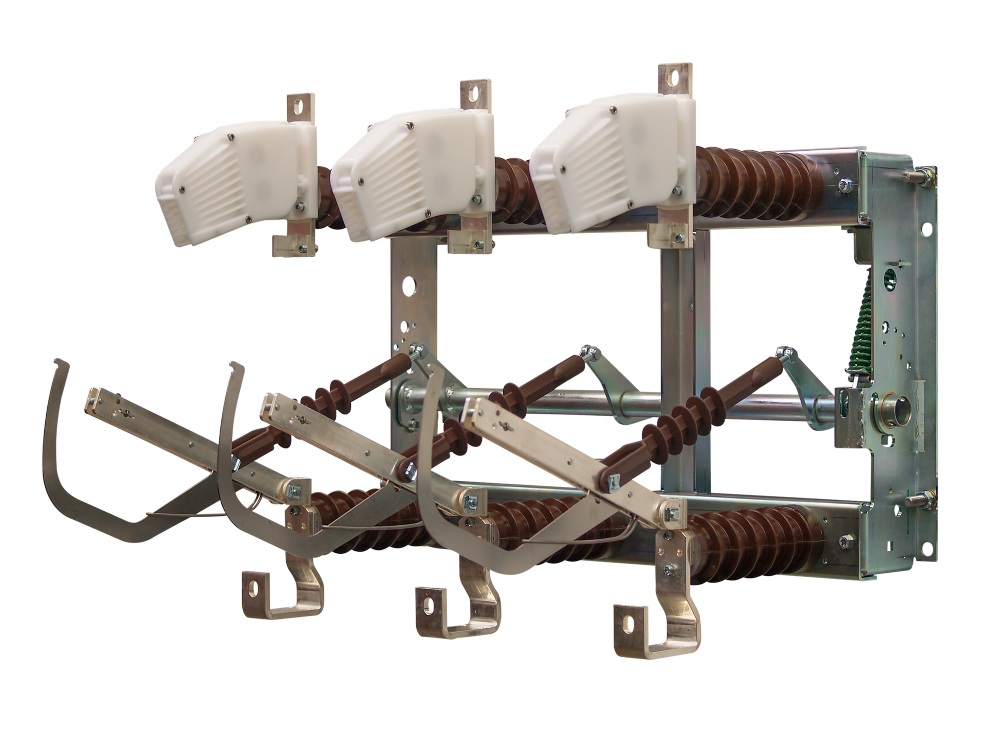

Luftisoliertes Mittelspannungs-Innenraum-Lastschaltgerät Typ LDTM
Bemessungsspannung bis 24 kV
| Technische Daten | |
|---|---|
| Bemessungsspannung: | 24 kV |
| Bemessungsstrom: | 630 A |
| Bemessungs-Kurzzeit-Stehwechselspannung: | 50 kV/60 kV |
| Bemessungs-Stehblitzstoßspannung: | 125 kV/145 kV |
| Bemessungs-Kurzzeitstrom: | 20 kA |
| Bemessungs-Einschaltstrom: | 50 kA |
| Bemessungs-Netzlastausschaltstrom: | 630 A |
| Bemessungs-Leitungsringausschaltstrom: | 630 A |
| Bemessungs-Kabelausschaltstrom: | 25 A |
| Bemessungs-Transformatorausschaltstrom: | 10 A |
| Bemessungs-Erdschlussausschaltstrom: | 300 A |
| Zulässige Umgebungstemperatur: | -25 ºC bis +60 ºC |
Montage- und Betriebsanleitung Deutsch/Englisch
