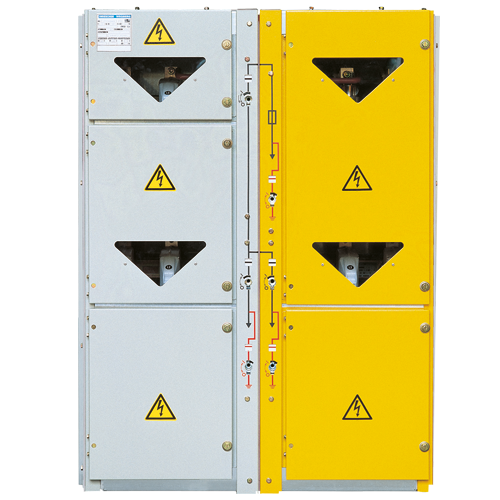

LDTM-B: Maximale Sicherheit auf minimalem Raum.

LDTM-B: Maximale Sicherheit auf minimalem Raum.

  • Minimalster Platzbedarf durch Blockbauweise
  • Kabel-Kabel-Transformatorfeld für Einbau in nicht begehbare Ortsnetzstationen
  • Höchstmaß an aktiver und passiver Sicherheit durch
  • Hohe Ausschaltleistungen
  • Hohe Kurzschlusseinschaltfestigkeit
  • Klare Antriebszuordnung durch farbliche
  • Gestaltung der Felder

Störlichtbogenqualifikation: IAC AFL 20 kA / 1s

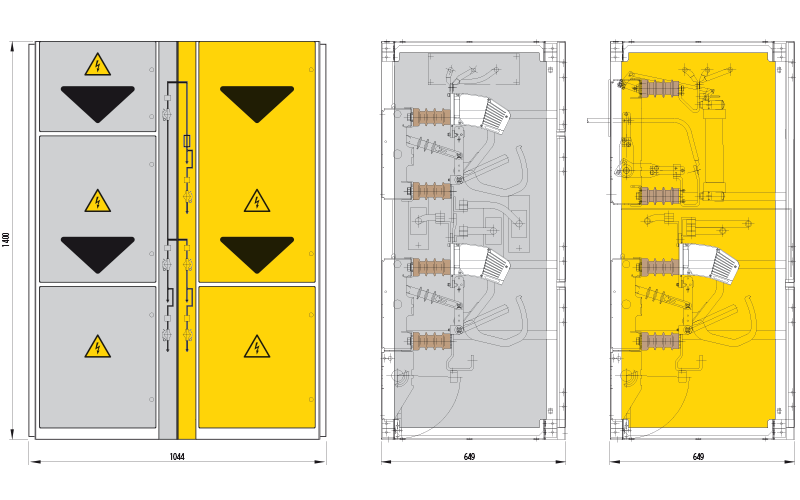

In der unteren Ebene liegen zwei Kabellasttrennschalter nebeneinander. Die Sicherungs-Lasttrennschalter-Kombination befindet sich in der oberen Ebene. Der Sicherungsraum ist zu der in der Mitte liegenden Sammelschiene geschottet. Die Verbindung zum Transformator erfolgt vom Sicherungsunterteil durch die Blechrückwand.

Als Schaltgeräte sind Mehrzweck-Lasttrennschalter Typ LDTM eingesetzt. Die Löschkammern der Schaltgeräte arbeiten als geschlossene Systeme nach dem Hartgasprinzip.

Die Schaltanlage ist generell mit ABS® ausgerüstet. Der Einsatz des ABS® lässt eine Aufstellung der Schaltanlage auch in Stationen und Räumen zu, die nur geringen Druckbelastungen ausgesetzt werden dürfen.
