Bemessungsspannung 12 kV

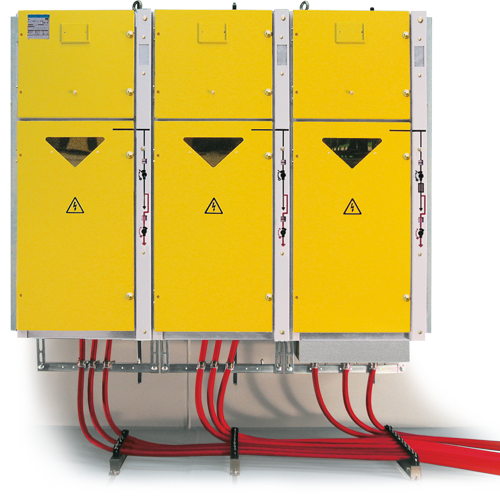

LDTM-W: Die kompakte Schaltanlage zur Wandmontage.
| Anlagendaten |
| Breite: |
596 mm |
| Tiefe: |
800 mm |
| Höhe: |
1435 mm |
| Technische Daten |
| Bemessungsspannung: |
12 kV |
| Bemessungs-Kurzzeit-Stehwechselspannung: |
28 kV |
| Bemessungs-Stehblitzstoßspannung: |
75 kV |
| Bemessungs-Frequenz: |
50/60 Hz |
| Bemessungs-Kurzzeitstrom: |
20 kA/25 kA |
| Bemessungs-Stoßstrom: |
50 kA/63 kA |
| Bemessungs-Kurzschlusseinschaltstrom: |
50 kA |
| Bemessungs-Netzlastausschaltstrom: |
630 A |
| Bemessungs-Leitungsringausschaltstrom: |
630 A |
| Bemessungs-Kabelausschaltstrom: |
25 A |
| Bemessungs-Transformatorausschaltstrom: |
10 A |
| Bemessungs-Freileitungsausschaltstrom: |
25 A |
| Bemessungs-Erdschlussausschaltstrom: |
300 A |
| Störlichtbogenqualifikation: |
IAC AFL 20kA 1s |
| Zulässige Umgebungstemperatur: |
-25 ºC bis +60 ºC |
