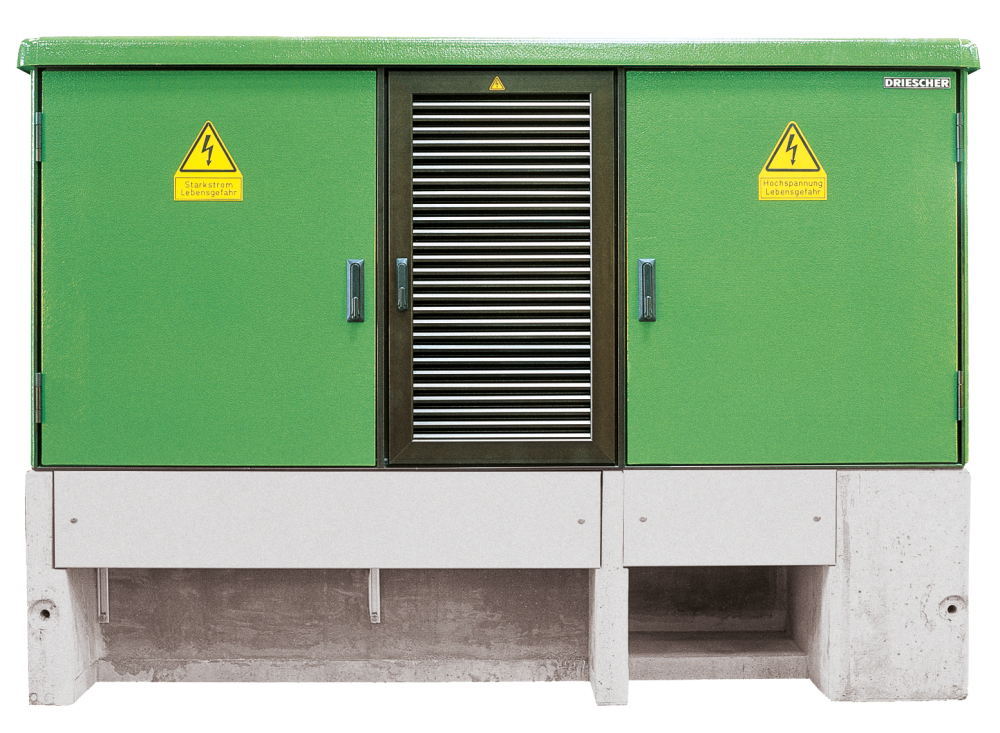

Kunststoff-Kompaktstation K1529

schließen
Bemessungsspannung 12 - 24 kV Bemessungsspannung 12 - 24 kV

Bemessungsspannung 12 - 24 kV


Technische Daten und Ausstattung
Abmessungen (Stationsaußenmaße in mm): 3000 x 1570 x 2040
Gesamtgewicht (ohne Trafo) mit Beton-Fundament: 3,3 t
Störlichtbogenqualifikation: IAC AB 20 kA 1s
Standardausstattungen:
  • MSP-Türanschlag rechts
  • NSP-Türanschlag links
  • Lüftungstüranschlag rechts
  • Kurze Verschlussplatten MSP/NSP-seitig
  • 2 Baustromdurchführungen NSP-seitig
optionale Ausstattungen:
  • NSP-Türen zweiflügelig
  • Unterer Zargensteg demontierbar
  • Doppelzylinderschließung
  • Lüftungssteckblende im Messwandlerbereich
  • Lüftungstüren transformatorseitig
  • Staubschutzgitter
  • Kabelhalter an den Baustromdurchführungen
  • Ringmuttern zur Transformatorbefestigung
  • Sonderfarbe
Größtmögliche Mittelspannungs-Ausführungen
- - - Wandlerraum für Messwandler
I
LDTM-B, 12 kV KKT
Zeichnung ansehen
II
SF6- oder luftisoliertes Sicherungsfeld, 12-24 kV
Zeichnung ansehen
III
MINEX / G·I·S·E·L·A, 12-24 kV KKT
Zeichnung ansehen
VI
MINEX-C, 12-24 kV KKKT
Zeichnung ansehen
Größtmögliche Niederspannungs-Ausführungen
- - - 910 A Leiste und 14 Abgangsplätze
- - - 1250 A Sicherungs-Lasttrennschalter und 15 Abgangsplätze
III
1250 A Sicherungs-Lasttrennschalter und 9 Abgangsplätze mit Zählerschrank Gr.1
Zeichnung ansehen

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung Kompaktstation K1529Montage- und Betriebsanleitung Deutsch/Englisch
