DRIESCHER MINEX-F Messfeld ohne Sekundärabsicherung typgeprüft nach IEC 62271-200
Durch den Einsatz eines luftisolierten Messfeldes wird der nötige Platz für Messwandler und/oder Schutzwandler zur Verfügung gestellt. Alle Messfelder in Kombination mit einer MINEX-F-Schaltanlage sind mit dem Anti-Berst-System ausgerüstet. Selbstverständlich sind auch alle Messfelder IAC-klassifiziert (20 kA/1s). MINEX-F-Messfelder sind ideal geeignet für den Einsatz in Betriebsstätten mit sehr geringen maximal zulässigen Druckbelastungen.

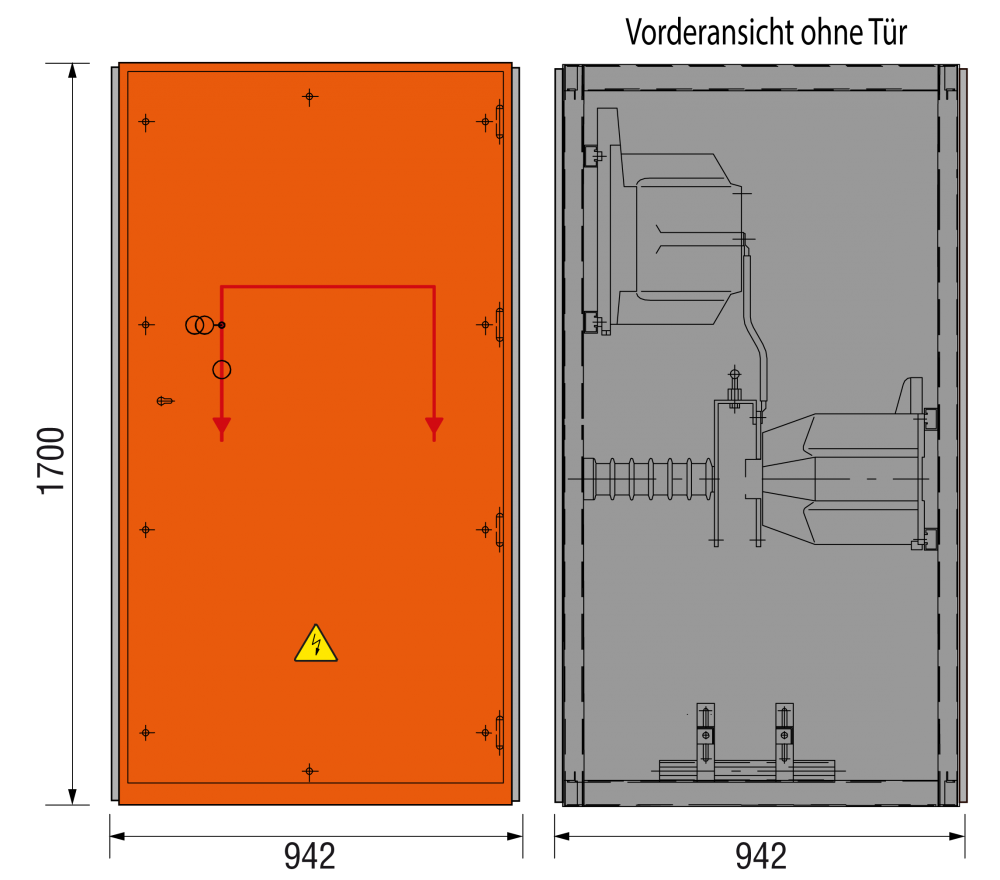

| Anlagendaten |
| Breite: |
942 mm |
| Tiefe: |
1258 mm |
| Höhe: |
1700 mm |
| Technische Daten |
| Bemessungsspannung: |
36 kV |
| Bemessungs-Kurzzeit-Stehwechselspannung: |
70/80 kV |
| Bemessungs-Stehblitzstoßspannung: |
170/195 kV |
| Bemessungs-Frequenz: |
50/60 Hz |
| Bemessungs-Betriebsstrom der Sammelschiene: |
630 A |
| Bemessungs-Kurzzeitstrom: |
20 kA |
| Bemessungs-Stoßstrom: |
50 kA |
| Störlichtbogenqualifikation: |
IAC AFL 20kA 1s |
| Zulässige Umgebungstemperatur: |
-25 ºC bis +60 ºC |
Kein Druckanstieg in der Betriebsstätte bei Fehlern im Kessel oder Anschlussbereich. Maximale Sicherheit bei Störlichtbogen!
DRIESCHER-ABS ist der patentierte Störlichtbogenbegrenzer für besonders hohe Sicherheits-Anforderungen.
