36 kV Kabelfeld 400 x 1700 mm

DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise

DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise

Der modulare Aufbau der Felder ermöglicht unbegrenzte Kombinationsmöglichkeiten. Bitte beachten Sie bei den Abmessungen, dass zu den Feldbreiten noch 2 x 20 mm für die Außenwände hinzukommen.

Anlagendaten

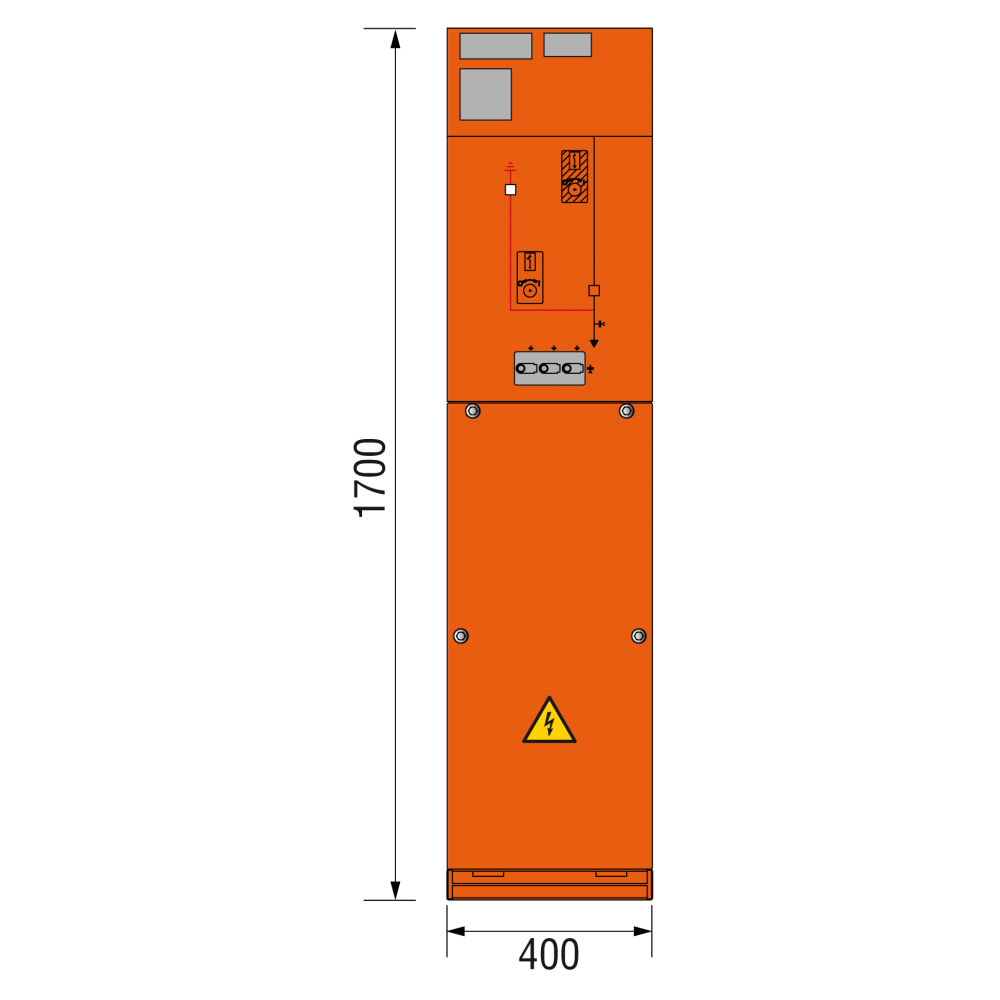

Breite: 400 mm
Tiefe: 570 mm
Höhe: 1700 mm
Gewicht ca.: 130 kg
Anschluss über Winkelstecker:
Erweiterung über Kabelsteckverbindungen:
Technische Daten
Bemessungsspannung: 36 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 70 kV
Bemessungs-Stehblitzstoßspannung: 170 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630/200 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 20 A
Bemessungs-Freileitungsausschaltstrom: 6 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Störlichtbogenqualifikation (optional): IAC AFLR 25 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC
