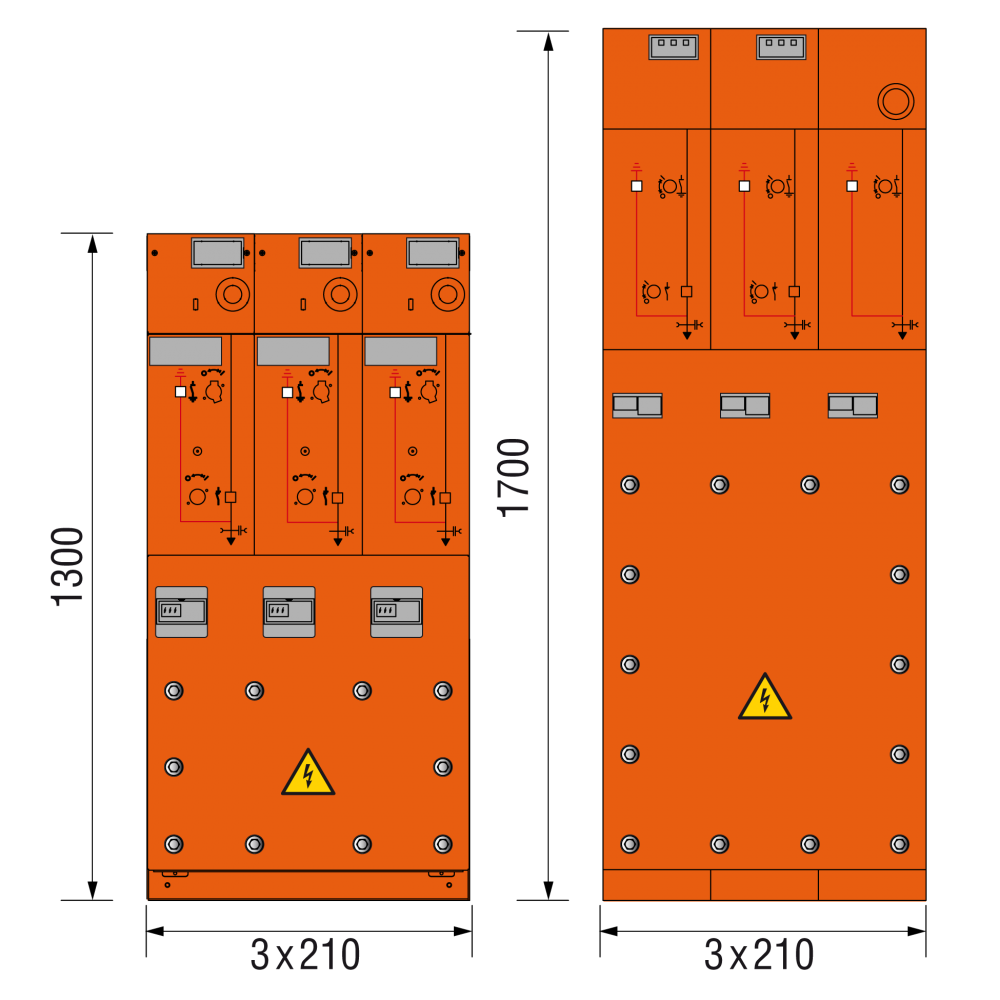

12 kV Kabelfeld 3x 210 x 1300/1700 mm

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage. Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Bei MINEX ABSzero entsteht keine Druckwelle auf die Wände von Stationen oder Betriebsstätten:

  • bei Fehlern im Kessel
  • bei Fehlern im Anschlussbereich
  • bei Fehlern im luftisolierten Messfeld


Anlagendaten
Breite: 210 mm
Tiefe: 562 mm
Höhe: 1300/1700 mm
Gewicht ca.: 120/165 kg
Anschluss über geraden Stecker:
Anschluss über Innenkonus:
Technische Daten
Bemessungsspannung: 12 kV
Bemessungsstrom: 630 A
Bemessungs-Kurzzeit-Stehwechselspannung: 28/32 kV
Bemessungs-Stehblitzstoßspannung: 75/85 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Einschaltstrom: 50 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 60 A
Bemessungs-Transformatorausschaltstrom: 10 A
Bemessungs-Freileitungsausschaltstrom: 10 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC
