24 kV Vakuumschutzschalterfeld 370 x 1300/1700 mm

SF6-isolierte Mittelspannungs-Schaltanlagen Typ G·I·S·E·L·A SF6-isolierte Mittelspannungs-Schaltanlagen Typ G·I·S·E·L·A

SF6-isolierte Mittelspannungs-Schaltanlagen Typ G·I·S·E·L·A

Die SF6-isolierten Schaltanlagen Typ GISELA sind identisch aufgebaut wie die MINEX-Anlagen. Der Unterschied liegt ausschließlich darin, dass bei einem Störlichtbogen die Anlage über eine Berstscheibe öffnet und deshalb die resultierenden Auswirkungen auf die Umgebung zu berücksichtigen sind.



Anlagendaten

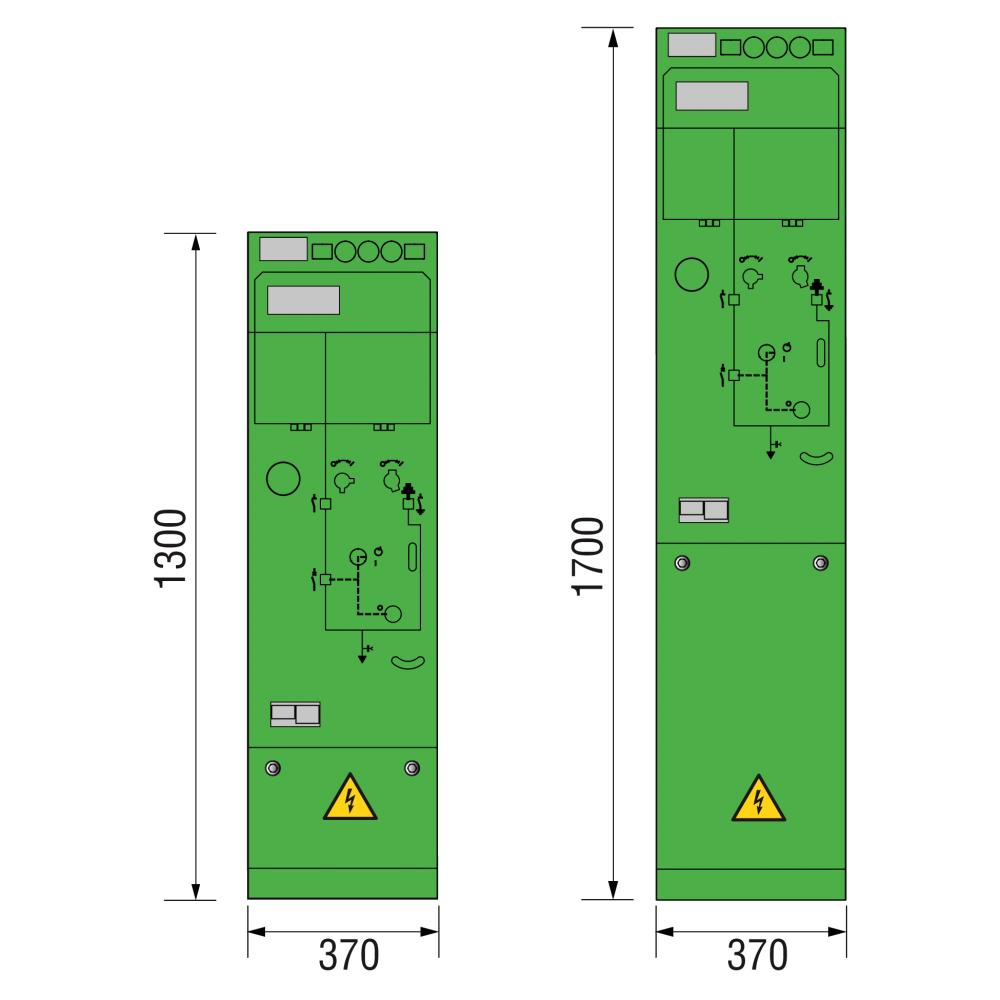

Breite: 370 mm
Tiefe: 776 mm
Höhe: 1300/1700 mm
Gewicht ca.: 150 kg
Anschluss über geraden Stecker:
Anschluss über Innenkonus:
Erweiterung über Kabelsteckverbindungen:
Technische Daten
Bemessungsspannung: 24 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 50 kV
Bemessungs-Stehblitzstoßspannung: 125 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/630 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA
Bemessungs-Kurzschlussausschaltstrom: 20 kA
Bemessungs-Kabelausschaltstrom: 50 A
Bemessungs-Freileitungsausschaltstrom: 10 A
Störlichtbogenqualifikation: IAC AFL 20 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung Vakuumschutzschalterfeld MINEX/GISELA 12-24kVMontage- und Betriebsanleitung Deutsch/Englisch
