LDTM-B

Bemessungsspannung 12 kV Bemessungsspannung 12 kV

Bemessungsspannung 12 kV

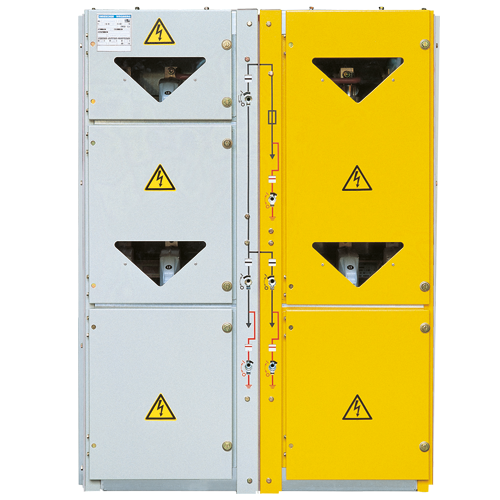

Durch die sehr kompakte Bauform ist die Schaltanlage LDTM-B ideal geeignet für den Einbau in Kompaktstationen.

Anlagendaten
Breite: 1044 mm
Tiefe: 649 mm
Höhe: 1400 mm
Technische Daten
Bemessungsspannung: 12 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 28 kV
Bemessungs-Stehblitzstoßspannung: 75 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Kurzzeitstrom: 20 kA25)/20 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 25 A
Bemessungs-Transformatorausschaltstrom: 10 A
Bemessungs-Freileitungsausschaltstrom: 25 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFL 20 kA 1s
Störlichtbogenqualifikation (optional): IAC AFLR 20 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC
Legende:
1)
bis Sicherungseinsatz
2)
mit Überbrückungseinsatz. Mit HH-Sicherung ist der Bemessungsstrom abhängig vom eingesetzten Sicherungstyp.
3)
auf Anfrage
4)
maximaler Durchlassstrom der HH-Sicherung
5)
bei Umgebungstemperaturen > 40°C Reduktionsfaktoren berücksichtigen
