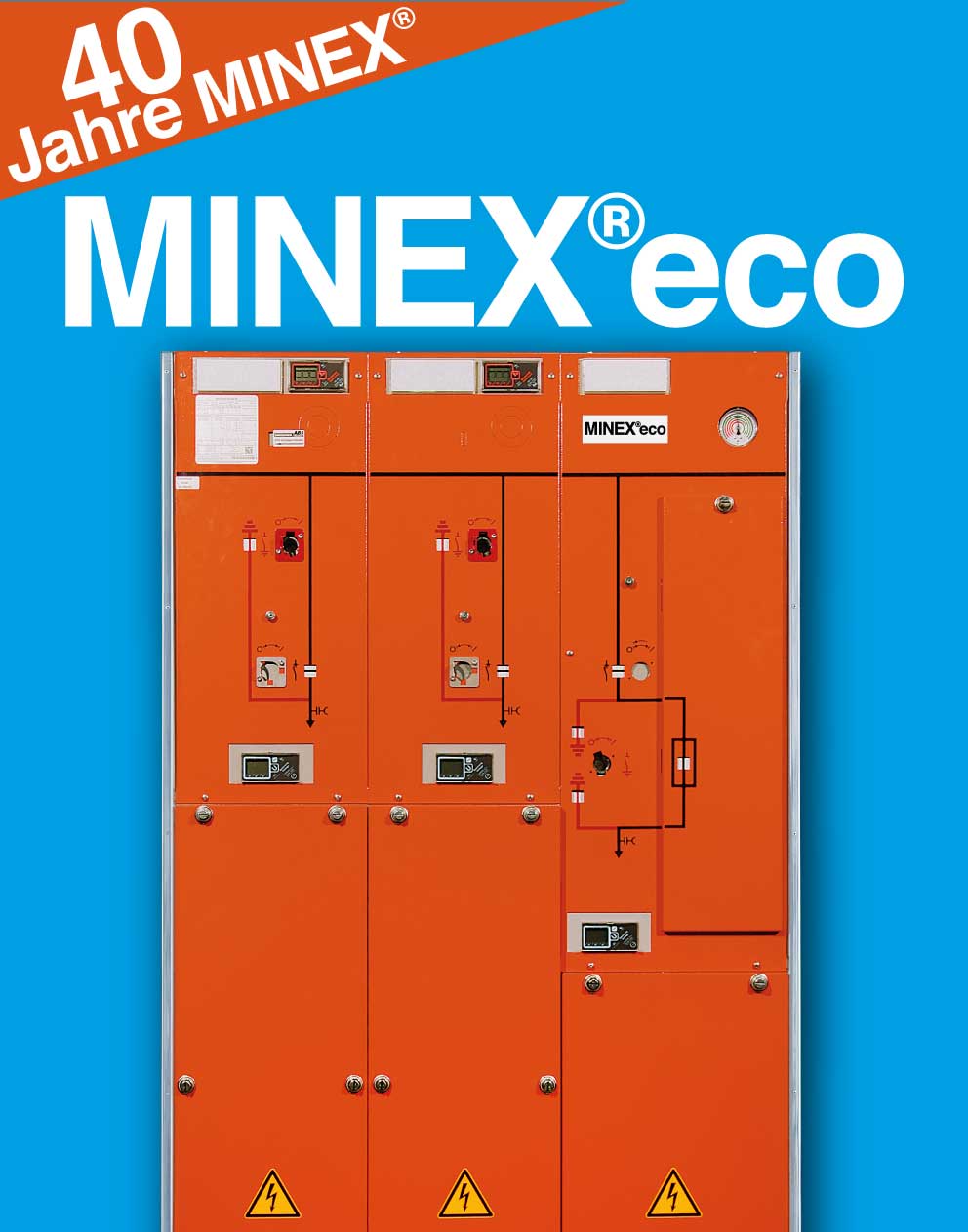

1978 haben wir die weltweit erste SF6-isolierte Mittelspannungs-Schaltanlage unter dem Namen MINEX auf den Markt gebracht. Zum 40-jährigen Jubiläum lassen wir unsere gesamte Erfahrung in die besonders preisattraktive Linie MINEX eco einfließen. Durch Standardisierung der Feld- und Anlagenausstattungen bietet die MINEX eco eine kostengünstige Alternative zu anderen Anlagen aus dem Low-Cost-Segment – aber mit der bewährten Technologie und Qualität des Erfinders! Der durch die Standardisierung der Anlage und die hohen Losgrößen enstehende Kostenvorteil wird 1:1 auf den Verkaufspreis umgelegt.
MINEX eco bietet alle Vorteile der klassischen MINEX-Anlagen, inklusive DRIESCHER ABS, dem bewährten Störlichtbogenbegrenzer im gasisolierten Anlagenbereich. Selbstverständlich ist die MINEX eco nach IAC AFL 20 kA 1sec zertifiziert. Die 1700 mm hohen MINEX eco Schaltanlagen sind als 24 kV Anlagen ausgeführt. Mit Sicherungsadaptern kann die Schaltanlage auch für 12 kV eingesetzt werden. Die HH-Sicherungsadapter sind im Lieferumfang enthalten und müssen nicht separat bestellt werden. Die MINEX eco ist ab Lager verfügbar.

DRIESCHER SF6-Technik ist umweltschonend und zukunftssicher.

Durch Recycling nach dem SF6 ReUse-Konzept.

DRIESCHER nimmt teil am ReUse-Konzept zum Recycling von SF6 als Isolier- und Löschgas in elektrischen Betriebsmittel zur Energieübertragung und -verteilung. Außerdem werden bei Entwicklung, Herstellung, Installation sowie Betrieb und Instandhaltung von elektrischen Betriebsmitteln alle geeigneten Maßnahmen ergriffen, um SF6-Emissionen zu vermeiden. Dies gilt ebenso für Herstellung, Transport und Lagerung von SF6 sowie für alle Maßnahmen im Zusammenhang mit der Rückgewinnung, dem Recycling (einschließlich Re-Use), oder der Wiederverwendung.

Was ist MINEX eco?

Dieser Anlagentyp steht für die seit 40 Jahren bewährte MINEX Technologie in einer wirtschaftlich attraktiveren Version. Durch Standardisierung der Feld- und Anlagenausstattungen sowie den Verzicht auf das ABS (Anti-Berst-System) im Kabelanschlussraum bildet die MINEX eco einen kosteneffizienten Gegenpol zu preisgünstigen Schaltanlagenausführungen der Marktbegleiter.

Inwiefern ist die MINEX eco für Sie interessant?

Die MINEX eco schließt die Lücke zwischen günstigen Produkten von Marktbegleitern und der jetzigen MINEX Ausführung. Mit Ausnahme des ABS Systems im Kabelanschlussraum bietet die MINEX eco alle gewohnten Vorteile der MINEX Anlagen. Selbstverständlich ist auch die MINEX eco nach IAC AFL 20 kA 1sec zertifiziert. Auch als Ersatzanlage in Störungsfällen ist die MINEX eco aufgrund der sofortigen Verfügbarkeit, ab Lager interessant.

Warum MINEX eco?

Der Begriff eco steht hier als Abkürzung für „economic“, was im englischen Sprachgebrauch wiederum für „wirtschaftlich“ oder auch „kostensparend“ steht.

Gibt es technische Unterschiede zwischen MINEX eco und der MINEX Ausführung?

Ja, grundsätzlich unterscheiden sich beide Anlagentypen aber nur in zwei Punkten voneinander:

  1. Die MINEX eco ist in vordefinierten Ausführungen und mit festgelegten Optionen verfügbar. Sie ist immer gleich ausgestattet und kann nicht verändert werden.
  2. Die MINEX eco ist nicht mit ABS System im Kabelanschlussraum ausgestattet.

Welche Anlagenausführungen sind verfügbar und was kostet die MINEX eco ab Lager, netto?

Die MINEX eco Schaltanlagen sind als 24kV Anlagen ausgeführt. Mithilfe von Sicherungsadaptern kann die Schaltanlage auch für 12 kV eingesetzt werden. Diese HH-Sicherungsadapter (von 442mm auf 292mm) sind immer im Lieferumfang enthalten und müssen nicht separat bestellt werden. Die MINEX eco ist 1700mm hoch.

Die MINEX eco Schaltanlagen sind in den folgenden Aufbauten erhältlich:

Bestellnummer

Anlagentyp

Höhe

Breite

Tiefe

MINEX eco
Preis ab Werk

305000000

KT

1700 mm

725 mm

721 mm

4.890,00 €

305000002

KKT

1700 mm

1040 mm

721 mm

6.760,00 €

305000004

KKKT

1700 mm

1355 mm

721 mm

8.740,00 €

305000006

KKTT

1700 mm

1410 mm

721 mm

9.360,00 €

Kabelfeld

Transformatorfeld

Außenkonus 630 A

Kurzschlussanzeiger
Fabr. Kries, IKI-20B1

Spannungsprüfsystem
Fabr. Kries, Capdis S1+

Antriebsverschließung
(Verschlussblech am Schalter)

Antriebsverschließung
(Verschlussblech am Erder)

Kabelhalter 24-38S

Außenkonus 250 A

Spannungsprüfsystem
Fabr. Kries, Capdis S1+

Magnetauslöser 230 VAC
inkl. Absteuerkontakte

Kabelhalter 24-38S

ABS im Gaskessel

KEIN ABS System im Kabelanschlussraum

HH-Sicherungsadapter 24 kV auf 12 kV
(1 Satz pro Trafofeld)

Anlagenzubehör

Bemessungsspannung

12-24kV

Rated voltage

Bemessungs-Stehwechselspannung

50/60kV

Rated power frequency withstand voltage

Bemessungs-Stehblitzstoßspannung

125/145kV

Rated lightning impulse withstand voltage

Bemessungsfrequenz

50/60Hz

Rated frequency

Bemessungsstrom für Kabelschaltfelder

630A

Rated current for cable cubicles

Bemessungsstrom für Transformatorschaltfelder

630 A * / 200 A **

Rated current for transformer cubicles

Bemessungs-Kurzzeitstrom

20kA 1s

Rated short-time current

Bemessungs-Stoßstrom für Kabelschaltfeld

50kA

Rated peak withstand current for cable cubicle

Bemessungs-Stoßstrom für Transformatorschaltfeld

50kA ***

Rated short-circuit peak withstand current for transformer cubicle

Bemessungs-Einschaltstrom

50kA

Rated short-circuit making current

Bemessungs-Lastausschaltstrom

630A

Rated mainly active load breaking current

Bemessungs-Ringausschaltstrom

630A

Rated closed loop breaking current

Bemessungs- Kabelausschaltstrom

60A

Rated cable charging breaking current

Bemessungs- Freileitungsausschaltstrom

10A

Rated line charging breaking current

Bemessungs – Ausschaltstrom unter Erdschlussbedingungen

300A

Rated breaking current under earth fault condition

Bemessungs – Transformator-ausschaltstrom

10A

Rated no-load transformer breaking current

Störlichtbogenqualifikation

IAC AFL 20kA 1s

Internal Arc Classification

Klassifizierung des mechanischen Schaltvermögens

Klasse M1 / class M1

Classification of the mechanical switching capacity

Klassifizierung des elektrischen Schaltvermögens

Klasse E3 / class E3

Classification of the electrical switching capacity

Zul. Umgebungstemperaturen

- 25°C - + 60°C****

Admissible ambient temperatures

* bis Sicherungseinsatz
* up to HRC-fuse
** mit Überbrückungseinsatz. Mit HH-Sicherung ist der Bemessungsstrom abhängig vom eingesetzten Sicherungstyp
** with solid link, in use with HRC-fuses the rated current depends on the installed fuse type
*** maximaler Durchlassstrom der HH-Sicherung
*** maximum cut-off current of the HRC-fuse
**** bei Umgebungstemperaturen > 40°C Reduktionsfaktoren berücksichtigen
**** at ambient temperatures > 40°C take care of the reduction factors

Welche Lieferzeit hat eine MINEX eco Anlage?

Die Anlagen sind sofort ab Lager verfügbar.
