36 kV Kabelfeld 400 x 1300/1700 mm

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage. Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Bei MINEX ABSzero entsteht keine Druckwelle auf die Wände von Stationen oder Betriebsstätten:

  • bei Fehlern im Kessel
  • bei Fehlern im Anschlussbereich
  • bei Fehlern im luftisolierten Messfeld

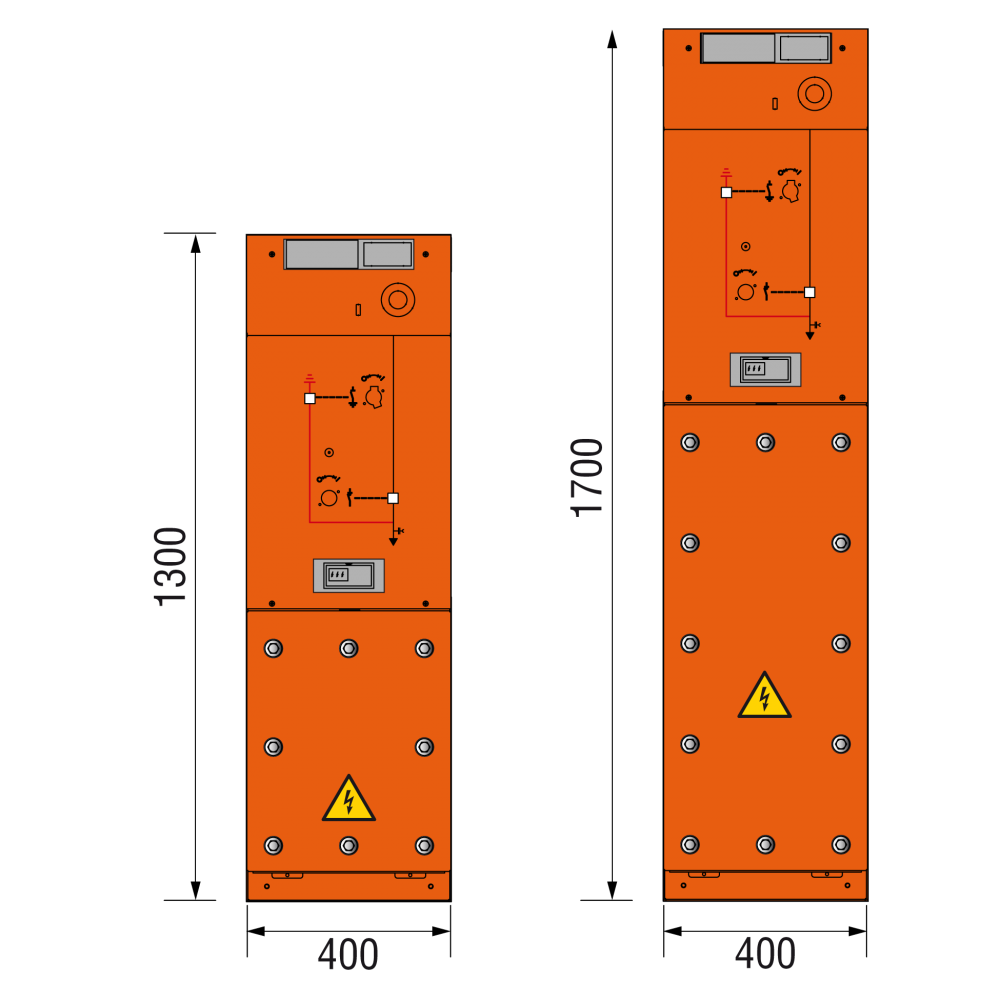

Anlagendaten
Breite: 400 mm
Tiefe: 570 mm
Höhe: 1300/1700 mm
Gewicht ca.: 130 kg
Anschluss über Winkelstecker:
Erweiterung über Kabelsteckverbindungen:
Technische Daten
Bemessungsspannung: 36 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 70 kV
Bemessungs-Stehblitzstoßspannung: 170 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630/200 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 20 A
Bemessungs-Freileitungsausschaltstrom: 6 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Störlichtbogenqualifikation (optional): IAC AFLR 25 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung MINEX ABS zero-Anlage 36kVMontage- und Betriebsanleitung Deutsch/Englisch
