17,5 kV Kabelfeld 315 x 1300/1700 mm

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage. Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Bei MINEX ABSzero entsteht keine Druckwelle auf die Wände von Stationen oder Betriebsstätten:

  • bei Fehlern im Kessel
  • bei Fehlern im Anschlussbereich
  • bei Fehlern im luftisolierten Messfeld

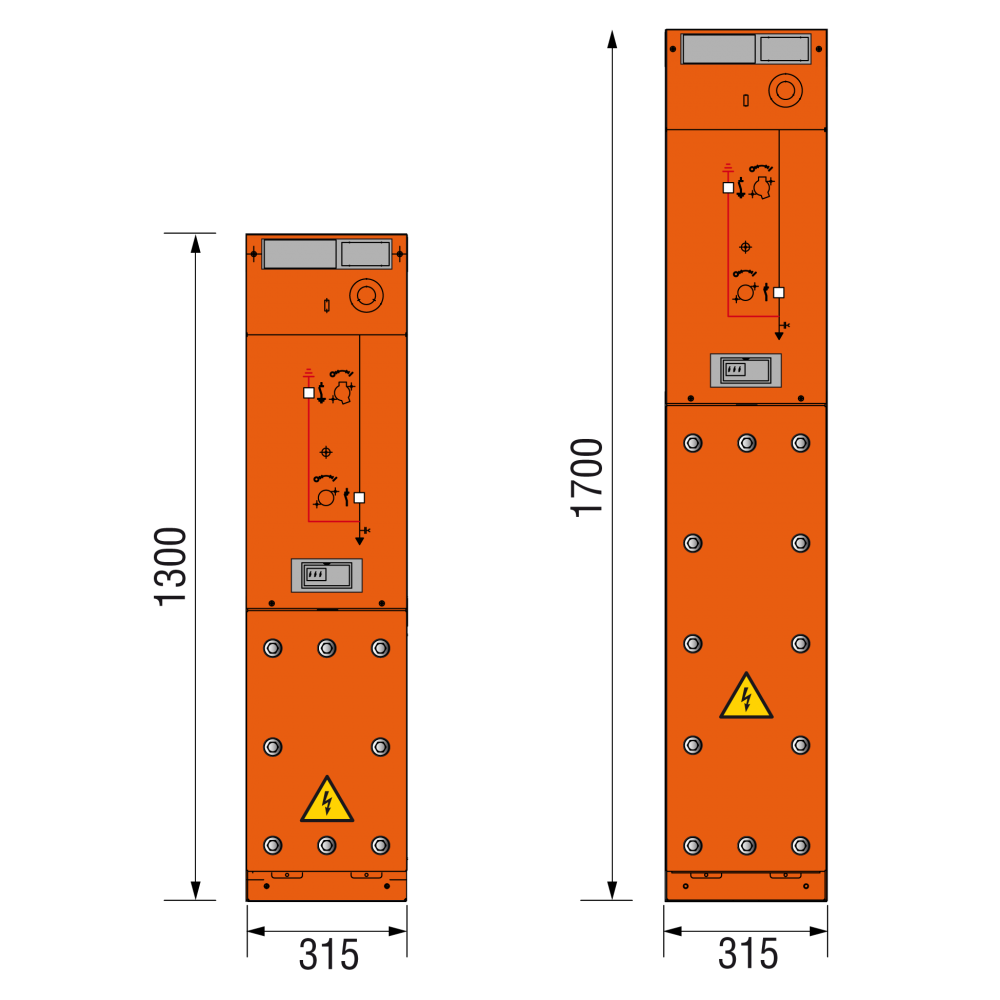

Anlagendaten
Breite: 315 mm
Tiefe: 538 mm
Höhe: 1300/1700 mm
Gewicht ca.: 130/175 kg
Anschluss über Winkelstecker:
Technische Daten
Bemessungsspannung: 17,5 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 38/45 kV
Bemessungs-Stehblitzstoßspannung: 95/110 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630/200 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 60 A
Bemessungs-Transformatorausschaltstrom: 10 A
Bemessungs-Freileitungsausschaltstrom: 10 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC
