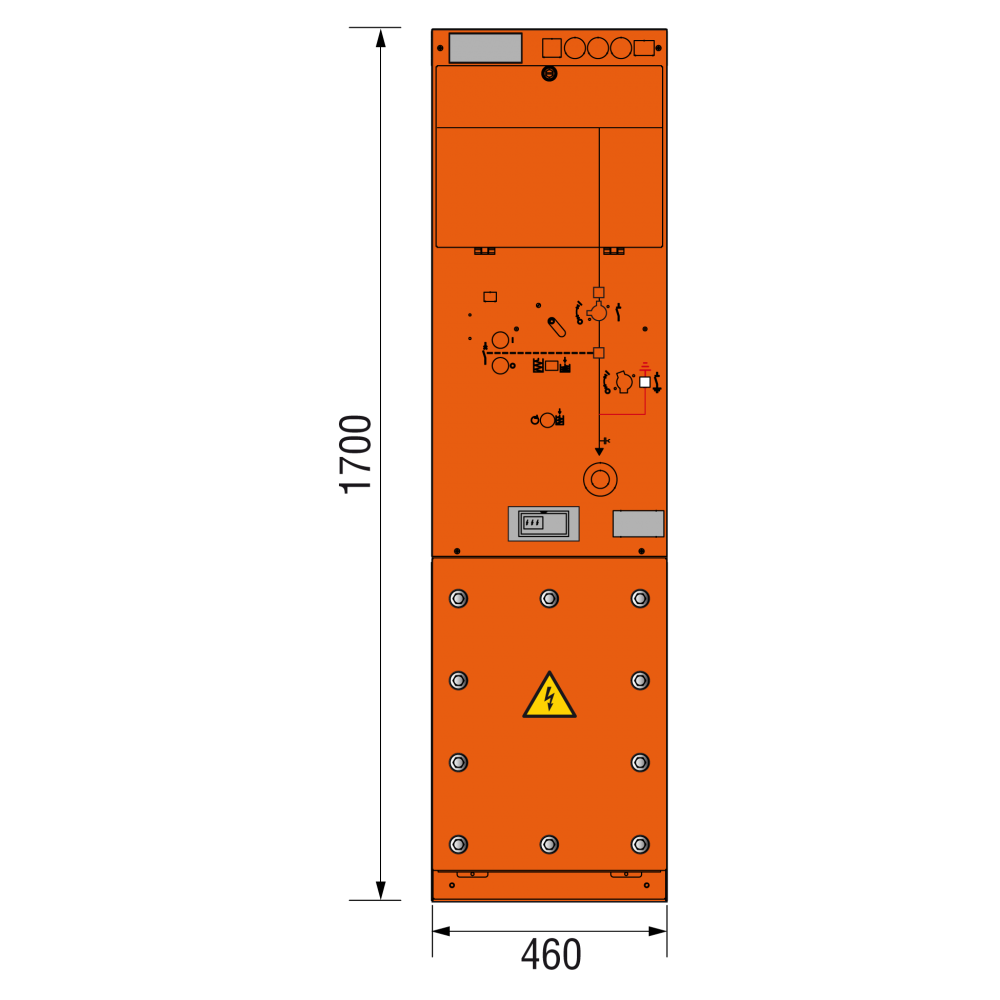

12 kV Leistungsschalterfeld 460 x 1700 mm

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage. Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Das Maximum an Sicherheit. Vom Erfinder der SF6-Schaltanlage.

Bei MINEX ABSzero entsteht keine Druckwelle auf die Wände von Stationen oder Betriebsstätten:

  • bei Fehlern im Kessel
  • bei Fehlern im Anschlussbereich
  • bei Fehlern im luftisolierten Messfeld


Anlagendaten
Breite: 460 mm
Tiefe: 962 mm
Höhe: 1700 mm
Gewicht ca.: 370 kg
Anschluss über Winkelstecker:
Technische Daten
Bemessungsspannung: 12 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 28 kV
Bemessungs-Stehblitzstoßspannung: 75 kV
Bemessungs-Frequenz: 50 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA/63 kA
Bemessungs-Kurzschlussausschaltstrom: 20 kA/25 kA
Bemessungs-Kabelausschaltstrom: 50 A
Bemessungs-Freileitungsausschaltstrom: 10 A
Bemessungs-Schaltfolge: 0-0,3 s-CO-15 s-CO
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC
