36 kV Trafofeld 440 x 1876 mm

MINEX-F ABSzero. Maximale Sicherheit – modular erweiterbar. MINEX-F ABSzero. Maximale Sicherheit – modular erweiterbar.

MINEX-F ABSzero. Maximale Sicherheit – modular erweiterbar.

Bei MINEX-F ABSzero entsteht keine Druckwelle auf die Wände von Stationen oder Betriebsstätten:

  • bei Fehlern im Kessel
  • bei Fehlern im Anschlussbereich
  • bei Fehlern im luftisolierten Messfeld

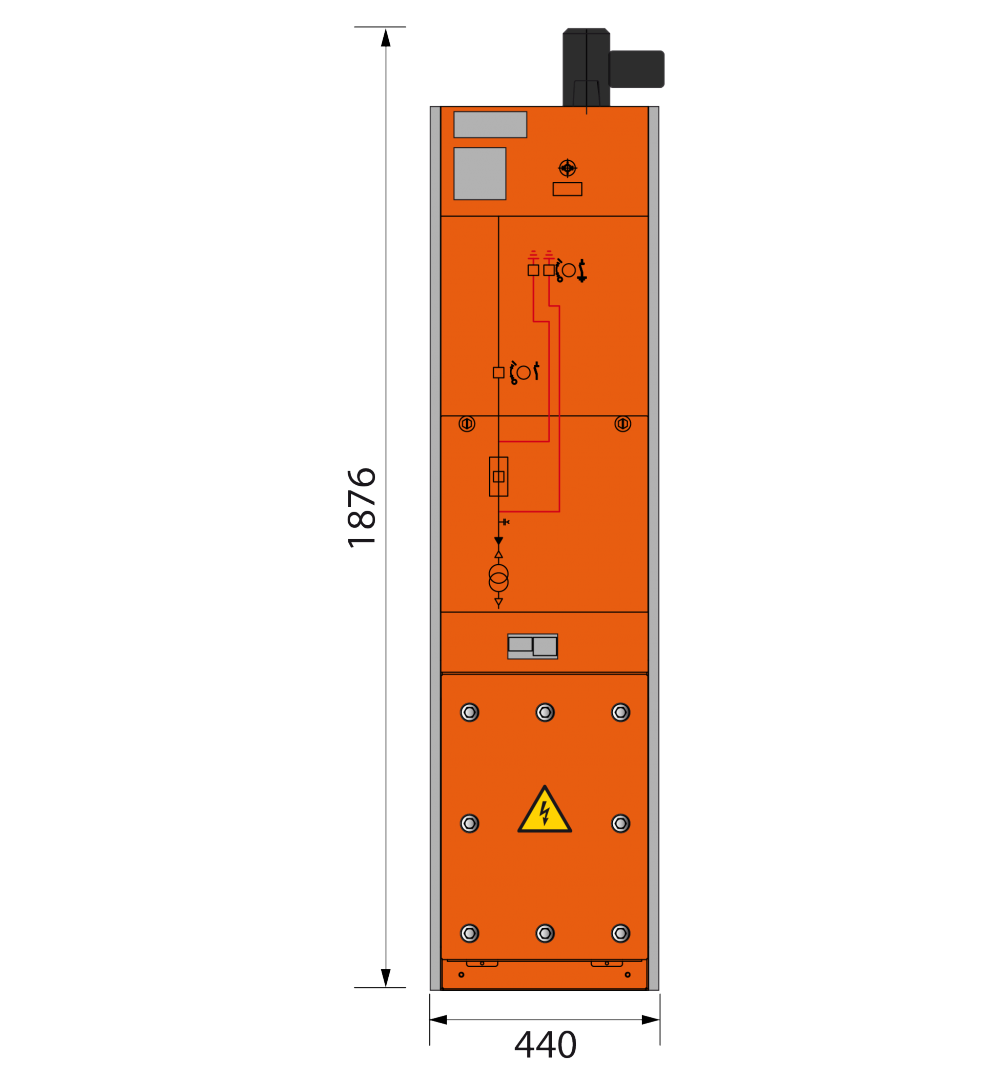

Anlagendaten
Breite: 440 mm
Tiefe: 886 mm
Höhe: 1876 mm
Gewicht ca.: 345 kg
Anschluss über Winkelstecker:
Technische Daten
Bemessungsspannung: 36 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 70 kV
Bemessungs-Stehblitzstoßspannung: 170 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630/200 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 20 A
Bemessungs-Freileitungsausschaltstrom: 6 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Störlichtbogenqualifikation (optional): IAC AFLR 25 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung MINEX-F ABS zero-Anlage 12-36kVMontage- und Betriebsanleitung Deutsch/Englisch
