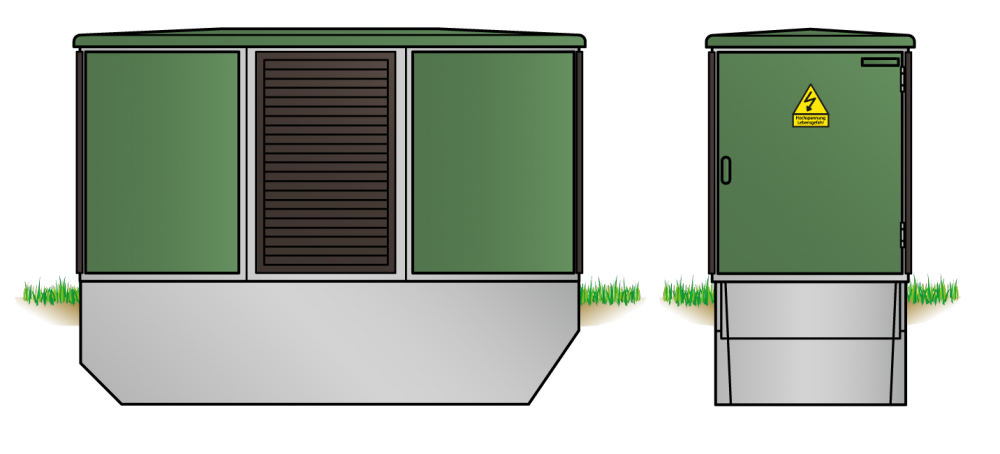

Kunststoff-Kompaktstation KSP1130

schließen
Bemessungsspannung 12 - 24 kV Bemessungsspannung 12 - 24 kV

Bemessungsspannung 12 - 24 kV


Technische Daten und Ausstattung
Abmessungen (Stationsaußenmaße in mm): 3040 x 1190 x 2300
Gesamtgewicht (ohne Trafo) mit Beton-Fundament: 2,1 t
Störlichtbogenqualifikation: IAC AB 20 kA 1s
Standardausstattungen:
  • MSP-NSP-Türanschlag nach Vorgabe
  • 1 Lüftungstür links oder rechts
  • Kurze Verschlussplatte
  • Baustromdurchführung NSP-seitig rechts
optionale Ausstattungen:
  • Starkstromwarnschild auf der NSP-Tür
  • Spiegel unterhalb des Warnschildes für Stationsschilder
  • Doppelzylinderschließung
  • Staubschutzgitter
  • Ringmuttern zur Transformatorbefestigung
  • Sonderfarbe
Größtmögliche Mittelspannungs-Ausführungen
I
LDTM-B, 12 kV KKT
Zeichnung ansehen
II
SF6- oder luftisoliertes Sicherungsfeld, 12-24 kV
Zeichnung ansehen
III
MINEX / G·I·S·E·L·A, 12-24 kV KKT
Zeichnung ansehen
VI
MINEX-C, 12-24 kV KKKT
Zeichnung ansehen
Größtmögliche Niederspannungs-Ausführungen

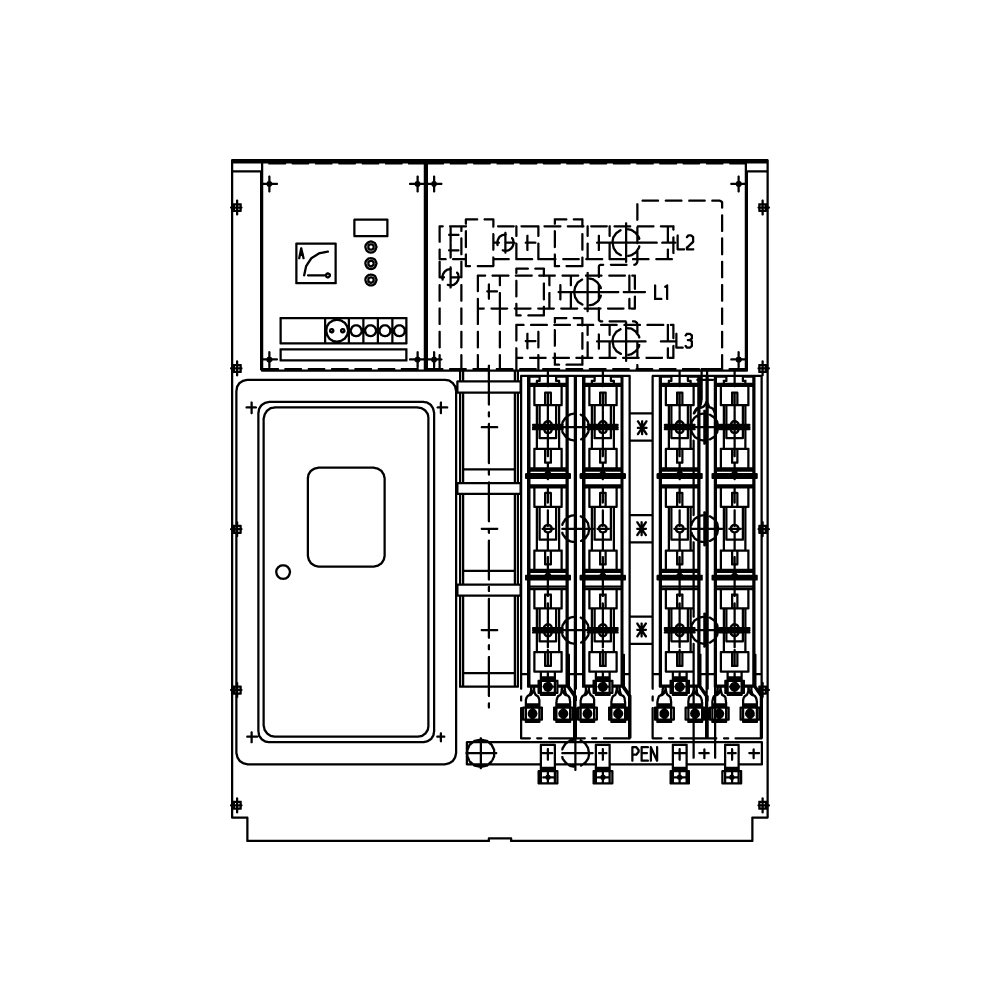

II
1250 A Sicherungs-Lasttrennschalter und 6 Abgangsplätze mit Zählerschrank Gr.1
Zeichnung ansehen
IV
1250 A Sicherungs-Lasttrennschalter und 10 Abgangsplätze
Zeichnung ansehen

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung Kompaktstation KSP1130 und KSP1430Montage- und Betriebsanleitung Deutsch/Englisch
