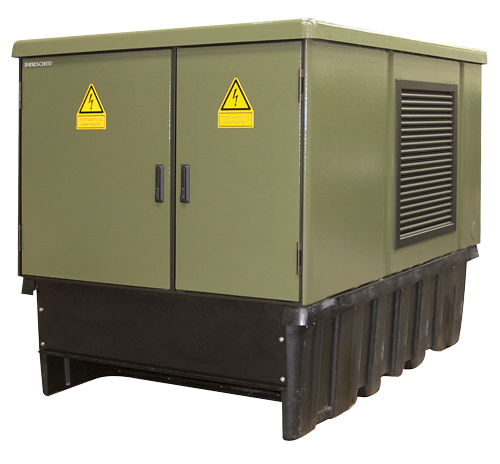

Kunststoff-Kompaktstation K1824

schließen
Bemessungsspannung 12 - 24 kV Bemessungsspannung 12 - 24 kV

Bemessungsspannung 12 - 24 kV


Technische Daten und Ausstattung
Abmessungen (Stationsaußenmaße in mm): 2470 x 1860 x 2040
Gesamtgewicht (ohne Trafo) mit GfP-Fundament: 1,3 t
Gesamtgewicht (ohne Trafo) mit Beton-Fundament: 2,7 t
Störlichtbogenqualifikation: IAC AB 20 kA 1s
Standardausstattungen:
  • 2-flügelige MSP-Tür
  • 2-flügelige NSP-Tür
  • Lüftungssteckblende links
  • Kurze Verschlussplatten
  • Baustromdurchführung beidseitig
optionale Ausstattungen:
  • Unterer Zargensteg demontierbar
  • Starkstromwarnschild auf den NSP-Türen
  • Doppelzylinderschließung
  • Lüftungssteckblende rechts oder beidseitig
  • Lüftungstür links oder rechts
  • Staubschutzgitter
  • Kabelhalter an den Baustrom-durchführungen
  • Ringmuttern zur Transformator-befestigung
  • Lange Verschlussplatten
  • Sonderfarbe für Fundament und/oder Gehäuse
Größtmögliche Mittelspannungs-Ausführungen
I
LDTM-B, 12 kV KKT
Zeichnung ansehen
II
SF6- oder luftisoliertes Sicherungsfeld, 12-24 kV
Zeichnung ansehen
III+IV
MINEX / G·I·S·E·L·A mit Messfeld, 12-24 kV KKTM
Zeichnung ansehen
IV
Messfeld
Zeichnung ansehen
VI+IV
MINEX-C mit Messfeld, 12-24 kV KKKTM
Zeichnung ansehen
Größtmögliche Niederspannungs-Ausführungen
- - - 910 A Leiste und 14 Abgangsplätze
- - - 1250 A Sicherungs-Lasttrennschalter und 15 Abgangsplätze
III
1250 A Sicherungs-Lasttrennschalter und 9 Abgangsplätze mit Zählerschrank Gr.1
Zeichnung ansehen
