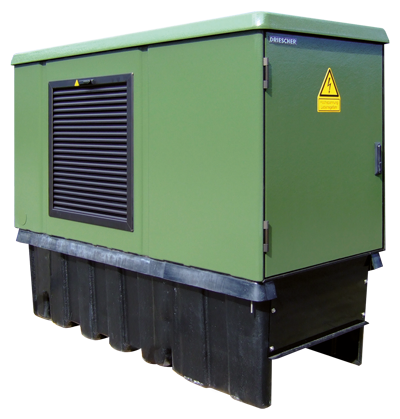

Kunststoff-Kompaktstation K1124

schließen
Bemessungsspannung 12 - 24 kV Bemessungsspannung 12 - 24 kV

Bemessungsspannung 12 - 24 kV


Technische Daten und Ausstattung
Abmessungen (Stationsaußenmaße in mm): 2450 x 1100 x 2040
Gesamtgewicht (ohne Trafo) mit GfP-Fundament: 0,9 t
Gesamtgewicht (ohne Trafo) mit Beton-Fundament: 2,3 t
Störlichtbogenqualifikation: IAC AB 20 kA 1s
Standardausstattungen:
  • MSP-Türanschlag links
  • NSP-Türanschlag rechts
  • Lüftungssteckblende rechts
  • Türanschläge vor Ort zu wechseln
  • Kurze Verschlussplatten MSP/NSP-seitig
  • Baustromdurchführung beidseitig
optionale Ausstattungen:
  • MSP-Türanschlag rechts
  • NSP-Türanschlag links
  • Unterer Zargensteg demontierbar
  • Doppelzylinderschließung
  • Starkstromwarnschild auf der NSP-Tür
  • Lüftungssteckblende links oder beidseitig
  • Staubschutzgitter
  • Kabelhalter an den Baustrom-durchführungen
  • Ringmuttern zur Transformator-befestigung
  • Lange Verschlussplatten
  • Sonderfarbe
Größtmögliche Mittelspannungs-Ausführungen
I
LDTM-B, 12 kV KKT

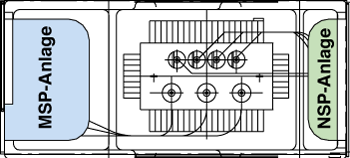

Zeichnung ansehen
II
SF6- oder luftisoliertes Sicherungsfeld, 12-24 kV
Zeichnung ansehen
III
MINEX / G·I·S·E·L·A, 12-24 kV KKT
Zeichnung ansehen
VI
MINEX-C, 12-24 kV KKKT
Zeichnung ansehen
Größtmögliche Niederspannungs-Ausführungen
I
910 A Leiste 8 Abgangsplätze
Zeichnung ansehen
II
910 A Leiste und 4 Abgangsplätze mit Zählerschrank Gr.1
Zeichnung ansehen

Weitere Informationen
als Downloads
