Beton-Kompaktstation BSP1328

schließen


Technische Daten und Ausstattung
Abmessungen (Stationsaußenmaße in mm): 1800 x 1300 x 2270
Gesamtgewicht (ohne Trafo) mit Beton-Fundament: 6,9 t
Störlichtbogenqualifikation: IAC AB 20 kA 1s
Standardausstattungen:
  • MSP-Türanschlag links
  • NSP-Türanschlag rechts
  • Lüftungssteckblende rechts
  • Kurze Verschlussplatten MSP/NSP-seitig
  • Baustromdurchführung beidseitig
optionale Ausstattungen:
  • Doppelzylinderschließung
  • Kabelhalter an den Baustromdurchführungen
  • Ringmuttern zur Transformatorbefestigung
Größtmögliche Mittelspannungs-Ausführungen
I
LDTM-B, 12 kV KKT
Zeichnung ansehen
II
SF6- oder luftisoliertes Sicherungsfeld, 12-24 kV
Zeichnung ansehen
III
MINEX / G·I·S·E·L·A, 12-24 kV KKT
Zeichnung ansehen
VI
MINEX-C, 12-24 kV KKKT
Zeichnung ansehen
Größtmögliche Niederspannungs-Ausführungen
IV
1250 A Sicherungs-Lasttrennschalter und 10 Abgangsplätze
Zeichnung ansehen

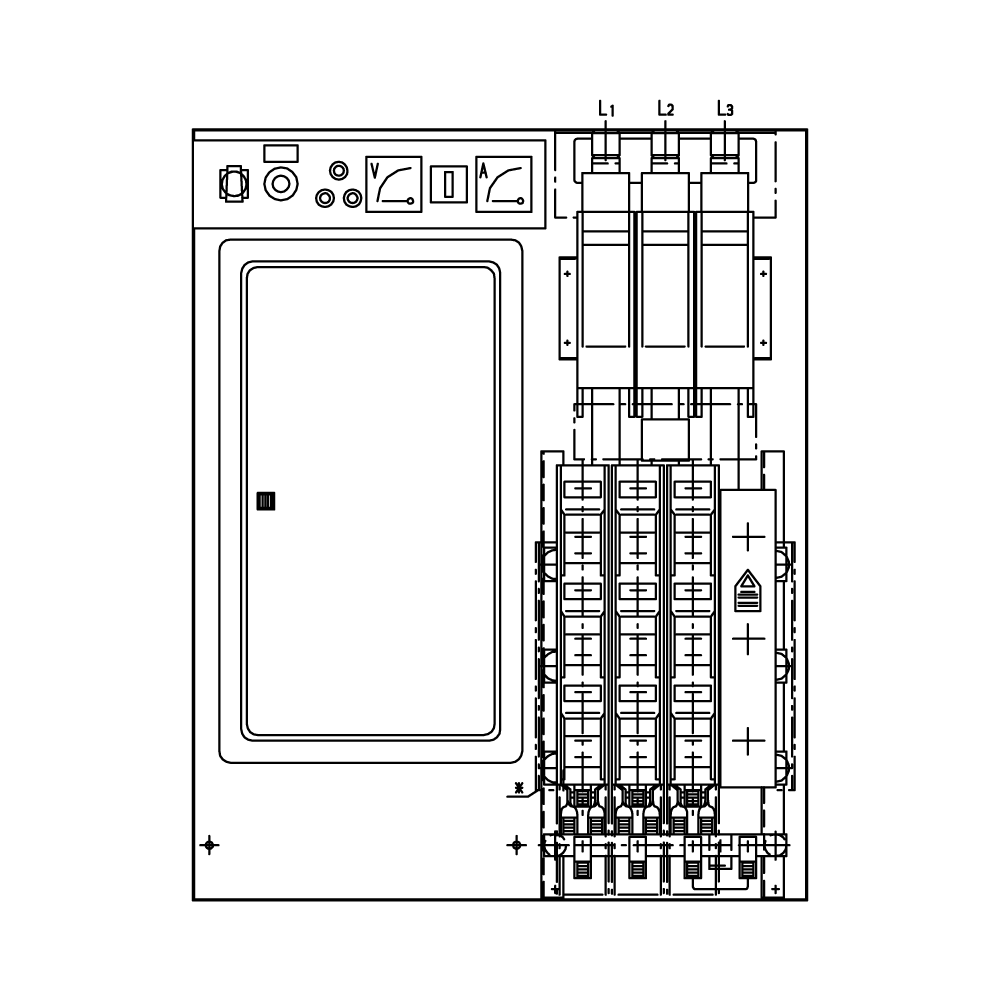

V
1250 A Sicherungs-Lasttrennschalter und 4 Abgangsplätze mit Zählerschrank Gr. 1
Zeichnung ansehen
