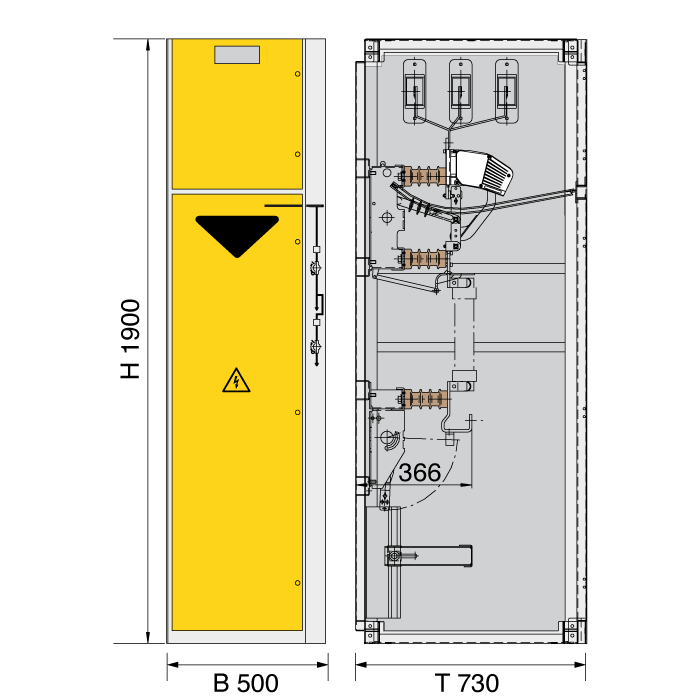

LDTM Trafofeld

Bemessungsspannung 12 KV Bemessungsspannung 12 KV

Bemessungsspannung 12 KV

Durch das flexible DRIESCHER-Baukastensystem sind individuelle Feldbreiten realisierbar. Sprechen Sie uns an – wir beraten Sie gerne!

Anlagendaten
Breite: 500 mm
Tiefe: 730 mm
Höhe: 1900 mm
Technische Daten
Bemessungsspannung: 12 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 28/32 kV
Bemessungs-Stehblitzstoßspannung: 75/85 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630/400 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA/63 kA
Bemessungs-Netzlastausschaltstrom: 630 A
Bemessungs-Leitungsringausschaltstrom: 630 A
Bemessungs-Kabelausschaltstrom: 25 A
Bemessungs-Transformatorausschaltstrom: 10 A
Bemessungs-Freileitungsausschaltstrom: 25 A
Bemessungs-Erdschlussausschaltstrom: 300 A
Störlichtbogenqualifikation: IAC AFL 20 kA 1s
Störlichtbogenqualifikation (optional): IAC AFLR 25 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung LDTM-Anlage 12-24kVMontage- und Betriebsanleitung Deutsch/Englisch
