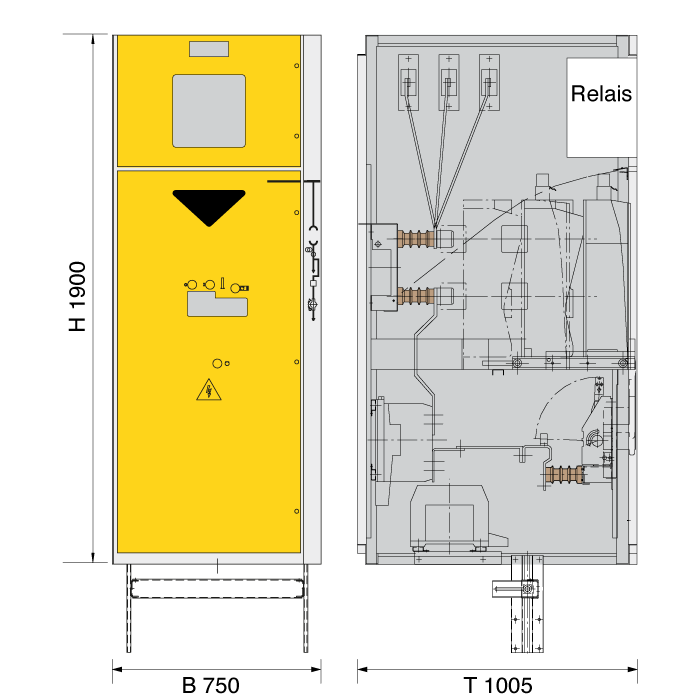

LDTM Leistungsschalterfeld

Bemessungsspannung 12 KV Bemessungsspannung 12 KV

Bemessungsspannung 12 KV

Durch das flexible DRIESCHER-Baukastensystem sind individuelle Feldbreiten realisierbar. Sprechen Sie uns an – wir beraten Sie gerne!

Anlagendaten
Breite: 750 mm
Tiefe: 1005 mm
Höhe: 1900 mm
Gewicht ca.: 380 kg
Technische Daten
Bemessungsspannung: 12 kV
Bemessungsstrom: 630 A
Bemessungs-Kurzzeit-Stehwechselspannung: 28/32 kV
Bemessungs-Stehblitzstoßspannung: 75/85 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Kurzzeitstrom: 20 kA
Bemessungs-Stoßstrom: 50 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA
Bemessungs-Kurzschlussausschaltstrom: 20 kA
Bemessungs-Schaltfolge: O-0,3s-CO-15s-CO
Störlichtbogenqualifikation: IAC AFL 20 KA 1s
Störlichtbogenqualifikation (optional): IAC AFL 25 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC

Weitere Informationen
als Downloads

Montage- und Betriebsanleitung Leistungsschalterfeld LDTM 12-24 kVMontage- und Betriebsanleitung Deutsch/Englisch
