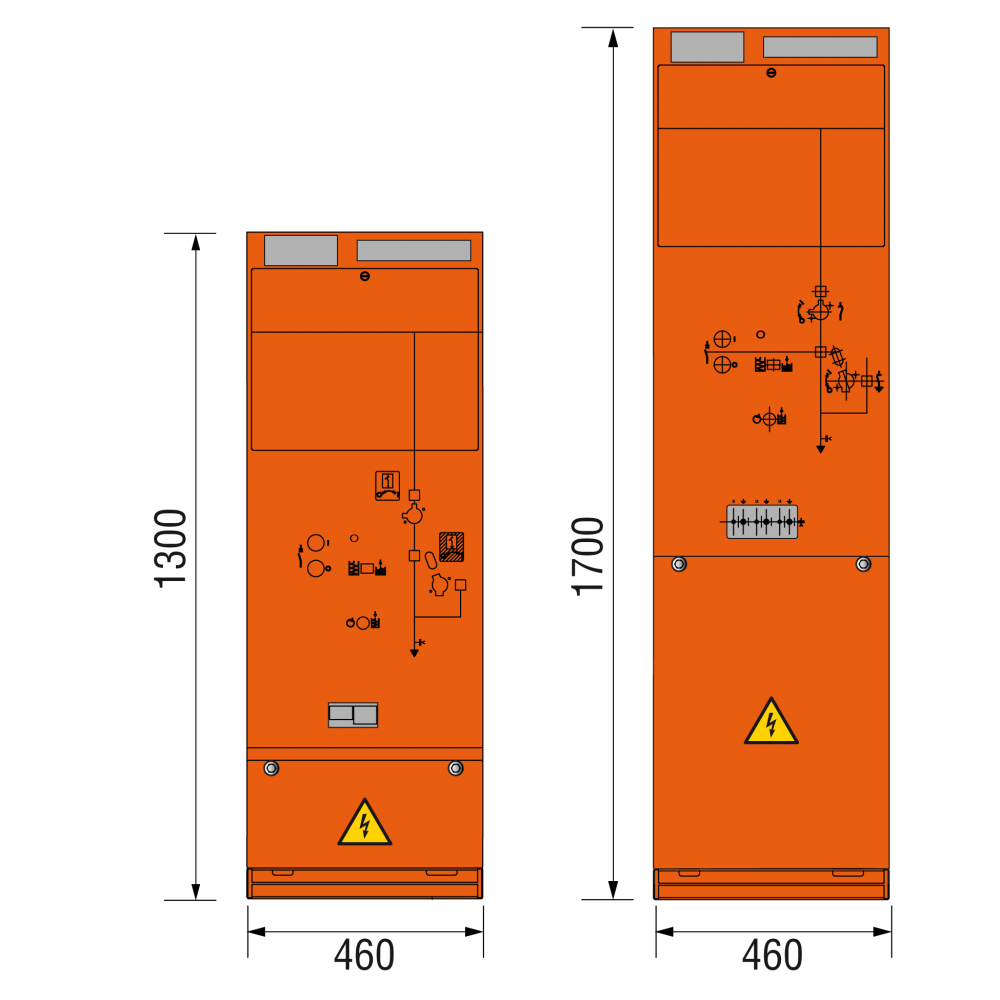

12 kV Leistungsschalterfeld 460 x 1300/1700 mm

DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise

DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise

Der modulare Aufbau der Felder ermöglicht unbegrenzte Kombinationsmöglichkeiten. Bitte beachten Sie bei den Abmessungen, dass zu den Feldbreiten noch 2 x 20 mm für die Außenwände hinzukommen.

Anlagendaten
Breite: 460 mm
Tiefe: 960 mm
Höhe: 1700/1300 mm
Gewicht ca.: 280 kg
Anschluss über Winkelstecker:
Erweiterung über Kabelsteckverbindungen:
Technische Daten
Bemessungsspannung: 12 kV
Bemessungs-Kurzzeit-Stehwechselspannung: 28 kV
Bemessungs-Stehblitzstoßspannung: 75 kV
Bemessungs-Frequenz: 50/60 Hz
Bemessungs-Betriebsstrom der Sammelschiene: 630 A
Bemessungs-Betriebsstrom: 630 A
Bemessungs-Kurzzeitstrom: 20 kA/25 kA
Bemessungs-Stoßstrom: 50 kA/63 kA
Bemessungs-Kurzschlussdauer: 1 s/3 s
Bemessungs-Kurzschlusseinschaltstrom: 50 kA/63 kA
Bemessungs-Kurzschlussausschaltstrom: 20 kA/25 kA
Bemessungs-Kabelausschaltstrom: 50 A
Bemessungs-Freileitungsausschaltstrom: 10 A
Bemessungs-Schaltfolge: 0-0,3 s-CO-15 s-CO
Störlichtbogenqualifikation: IAC AFLR 20 kA 1s
Störlichtbogenqualifikation (optional): IAC AFLR 25 kA 1s
Zulässige Umgebungstemperatur: -25 ºC bis +60 ºC
